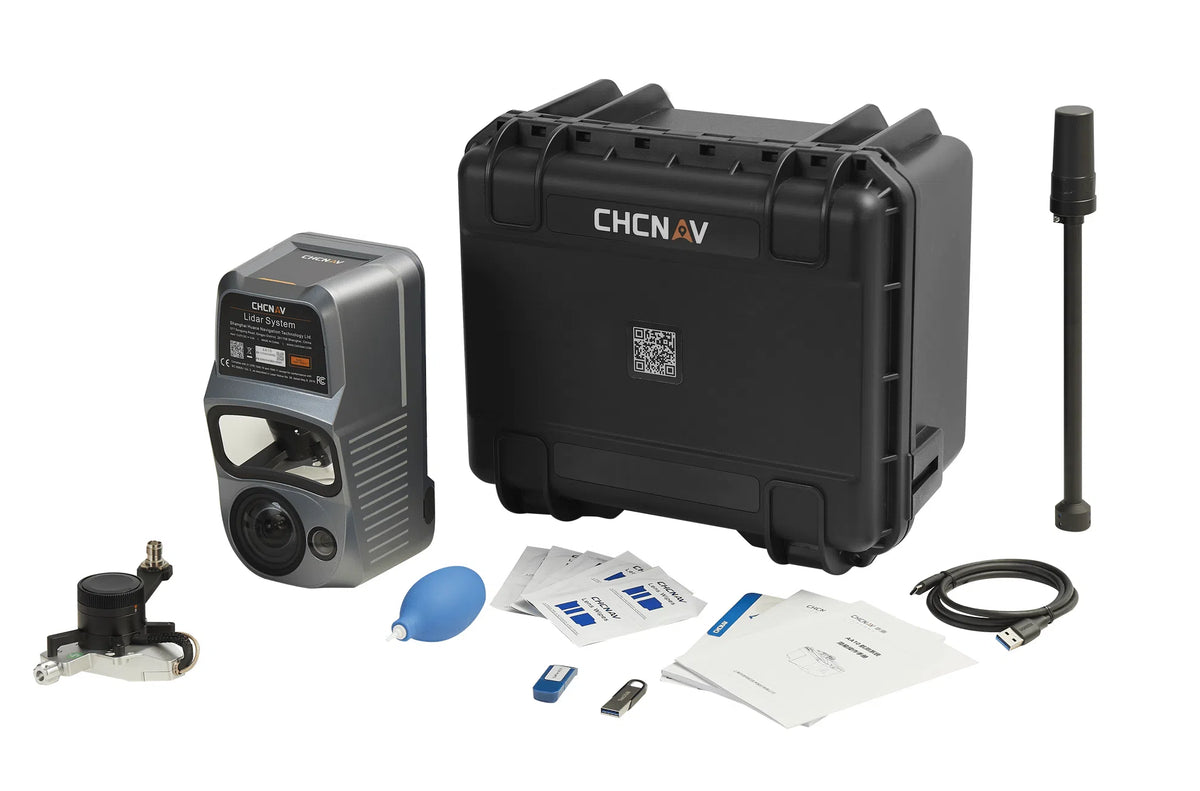

CHCNAV AlphaAir 10 (AA10) – LiDAR-сканер для дрона з RGB-камерою 45 Мп
CHCNAV AlphaAir 10 — компактна система LiDAR UAV, що поєднує лазерний сканер (до 500 000 точ./с, дальність 800 м, 8 відбиттів), RGB-камеру 45 Мп та IMU 500 Гц з GNSS RTK. Точність повторюваності 5 мм, абсолютна точність 2–5 см, IP64. Призначена для геодезії, 3D-картографування та аналізу рослинності.
500 000 точ./с
Щільність хмари
800 м
Дальність (висока відбивна здатність)
5 мм
Точність вимірювання
8
Кількість відбиттів
Технічні характеристики
| Щільність хмари точок | До 500 000 точ./с |
|---|---|
| Дальність | До 800 м (висока відбивна здатність) / до 400 м (стандартні умови) |
| Мінімальна дальність | 10 м |
| Точність | 10–15 мм (1σ) |
| Точність повторюваності | 5 мм (1σ) |
| Абсолютна точність | 2–5 см (після обробки) |
| Кількість відбитих сигналів | До 8 |
| FOV | 75° |
| Швидкість сканування | 50–250 скан./с |
| Камера RGB | 45 Мп |
| IMU | 500 Гц, точність орієнтації до 0,006° |
| GNSS | GPS, GLONASS, BeiDou, Galileo Точність: 0,010 м (H) / 0,020 м (V) |
| Споживана потужність | 40 Вт |
| Напруга | DC 24 В (13–27 В) |
| Ступінь захисту | IP64 |
| Робоча температура | від -20°C до +50°C |
Застосування
- Геодезія та картографія (DEM, DSM, ортофотоплани)
- 3D-картографування та фотограмметрія
- Лісове господарство — аналіз біомаси та структури крон дерев
- Інспекції інфраструктури та енергетики
- Проєкти GIS та екологічний аналіз
FAQ
Яка реальна точність AA10?
Точність повторюваності 5 мм (1σ) — відтворюваність послідовних вимірювань. Абсолютна точність 2–5 см після повної обробки з RTK.
Чи працює AA10 у густому лісі?
Так — 8 відбиттів дозволяють збирати точки ґрунту під щільним наметом дерев для створення DTM та аналізу біомаси.
З якими платформами UAV працює AA10?
Система сумісна з популярними платформами UAV класу enterprise. Живлення DC 24 В (13–27 В), споживана потужність 40 Вт. Деталі інтеграції — зв'яжіться з нами.
