- bis 50 WVHF-Sendeleistung (UHF bis 45 W)
- DMR + AnalogAutomatische Modusumschaltung
- 1U / 19"Rack-Gehäuse, Gewicht 5,8 kg
- AC + DCNotstromversorgung per Akku

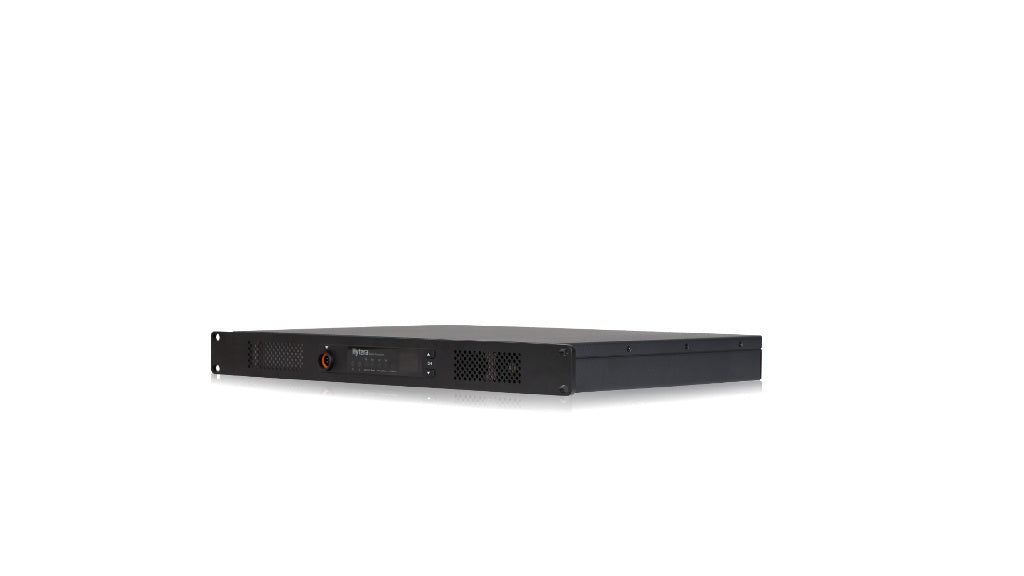

Der Hytera HR1065 Standard ist ein professioneller DMR-/Analog-Repeater, der die Reichweite von Funkgeräten erheblich erhöht – er empfängt das Signal und sendet es mit hoher Leistung von einem gut gewählten Standort aus, z. B. vom Dach eines Gebäudes oder einem Funkmast. Er arbeitet nach dem DMR Tier II-Standard sowie im Analogmodus und schaltet automatisch auf die Art des empfangenen Signals um, wodurch Sie Ihr bestehendes System schrittweise modernisieren können. Das flache 1U-Rack-Gehäuse, das integrierte Netzteil mit automatischer Umschaltung auf Akkubetrieb und ein Ethernet-Port zur Vernetzung der Repeater über IP machen ihn zu einer soliden Kommunikationsgrundlage für Industrieanlagen, Logistikzentren, Sicherheitsdienste, Behörden und kritische Infrastrukturen.
bis 50 W
VHF-Sendeleistung (UHF bis 45 W)
DMR + Analog
Automatische Modusumschaltung
1U / 19"
Rack-Gehäuse, Gewicht 5,8 kg
AC + DC
Notstromversorgung per Akku
Analog und DMR in einem Repeater
Im Mischbetrieb erkennt der HR1065 die Art des empfangenen Signals und schaltet automatisch zwischen analogem Betrieb und digitalem DMR um. Bestehende analoge Funkgeräte und neue DMR-Geräte können somit denselben Repeater nutzen, und die Umstellung auf Digitalfunk kann zeitlich gestreckt werden, ohne den gesamten Gerätepark auf einmal austauschen zu müssen. Im DMR-Modus nutzt der Repeater zwei TDMA-Zeitschlitze – das bedeutet zwei unabhängige Gespräche auf einem Frequenzpaar, also die doppelte Kanalkapazität gegenüber Analog.
Notstromversorgung ohne USV
Das integrierte Netzteil arbeitet direkt mit 100–240 V AC, sodass kein externes Netzteil erforderlich ist. An den 13,6 V DC-Eingang kann ein 12 V-Akku angeschlossen werden – der Repeater lädt diesen während des Netzbetriebs auf und schaltet bei einem Stromausfall unterbrechungsfrei auf den Akkubetrieb um. Dies ist eine einfachere und deutlich kostengünstigere Lösung als eine separate USV.
Reichweite und IP-Netzwerk
Die erhöhte Empfängerempfindlichkeit (0,18 µV im Analogmodus) und eine Leistung von bis zu 50 W im VHF-Band bzw. 45 W im UHF-Band sorgen für eine hohe Reichweite von einem Standort aus. Wenn ein Repeater nicht ausreicht, ermöglicht der Ethernet-Port die Verbindung mehrerer Repeater über ein IP-Netzwerk zu einem System, das das gesamte Gebiet abdeckt – die IP Multi-site Connect-Funktion wird per SW00008H-Lizenz freigeschaltet. Wenn zwischen den Standorten keine IP-Verbindung (Glasfaser oder Richtfunk) besteht, können zwei Repeater über ein Mobilfunkgerät HM785, das mit einem Kabel PC142 angeschlossen ist, per Funk verbunden werden. Back-to-back-Kabel PC49 und PC110 verbinden zwei Repeater, z. B. VHF mit UHF oder ein analoges mit einem digitalen System.
Systemerweiterung durch Lizenzen
Der HR1065 arbeitet mit den meisten Hytera-Systemen zusammen: konventionell analog und digital, XPT-Pseudo-Trunking und DMR Tier III-Trunking. Sie können den Repeater für den konventionellen Betrieb kaufen und bei Bedarf – wenn das System wächst – durch Software-Updates und kostenpflichtige Lizenzen auf einen höheren Modus aufrüsten, ohne die Hardware tauschen zu müssen.
Montage und Anschlüsse
Das 1U-Gehäuse (44 mm) passt in einen Standard-19"-Schrank und beansprucht wenig Platz, auch in Fahrzeugen, z. B. in Einsatzleitwagen. Auf der Rückseite befinden sich getrennte Antennenanschlüsse für Senden (N-Buchse) und Empfangen, ein DB26-Zubehöranschluss, ein DB9-Anschluss zur Überwachung und Abstimmung, ein 13,6 V DC-Stromeingang, ein AC-Anschluss mit Schalter sowie eine Erdungsklemme. An der Vorderseite befinden sich Kanalanzeige, Status-LED, Kanal- und Lautstärketasten sowie ein Audio-/Programmieranschluss (10-Pin). Für den Betrieb mit einer einzigen Antenne ist ein externer Duplexfilter erforderlich, der auf Ihre Frequenzen abgestimmt ist.
Standard oder Enhanced — die Unterschiede
Die Standard-Version ist ein vollwertiger Repeater – die Unterschiede beziehen sich ausschließlich auf Netzwerkfunktionen und das Management.
| Funktion | HR1065 Standard | HR1065 Enhanced |
|---|---|---|
| HF-Einheit (Leistung, Empfindlichkeit, DMR- und Analogmodus) | Ja | Ja – identisch |
| Integriertes AC-Netzteil und Notstromversorgung per Akku | Ja | Ja |
| Ethernet RJ45-Port | 1 | 2 |
| USB-Port | Nein | Ja |
| Koprozessor (höhere Datenverarbeitungskapazität) | Nein | Ja |
| Integrierter Router | Nein | Ja |
| SIP-Gateway – Verbindung zur VoIP-Telefonie | Nein | Ja |
| Browser-basiertes Management | Nein | Ja |
| SNMPv3 (sicheres Management über NMS) | Nein | Ja |
| IP Multi-site Connect, XPT, DMR Tier III | Lizenzen | Lizenzen |
| Erweiterbarkeit | Auf Enhanced – Koprozessor-Platine + Software | — |
Eigenschaften
- Digitaler Modus DMR Tier II und analoger FM-Modus, Mischbetrieb mit automatischer Umschaltung
- Zwei TDMA-Zeitschlitze – zwei Gespräche gleichzeitig auf einem Frequenzpaar
- Sendeleistung bis 50 W (VHF) oder bis 45 W (UHF), regelbar
- 100 % Arbeitszyklus – für Dauerbetrieb ausgelegt
- 1U-Rack-Gehäuse (19"), Gewicht 5,8 kg – auch für Fahrzeugeinbau
- Integriertes 100–240 V AC-Netzteil und 13,6 V DC-Eingang
- Automatische Umschaltung auf Backup-Akku mit Ladefunktion
- Ethernet-Port zur Verbindung von Repeatern und Disponenten-Applikationen
- IP Multi-site Connect, XPT und DMR Tier III – Erweiterung per Lizenz
- Erweiterbar auf die Enhanced-Version
- Betriebstemperatur von –30 bis +60°C
Technische Spezifikationen
| Modell | Hytera HR1065 Standard |
|---|---|
| Typ | DMR-/Analog-Repeater, 1U-Rack-Gehäuse |
| Betriebsmodi | DMR Tier II (ETSI TS 102 361-1/-2/-3, AMBE+2 Vocoder), analoges FM, Mischbetrieb mit automatischer Umschaltung |
| Optionale Modi | IP Multi-site Connect, XPT, DMR Tier III (Lizenzen) |
| Frequenzbereich | VHF 136–174 MHz oder UHF 400–470 MHz (Variantenauswahl) |
| Sendeleistung | bis 50 W (VHF), bis 45 W (UHF) – regelbar |
| Arbeitszyklus | 100 % |
| Kanalanzahl | 1024 |
| Kanalabstand | 12,5 / 20 / 25 kHz |
| Empfängerempfindlichkeit | Analog 0,18 µV, typisch 0,16 µV (12 dB SINAD); digital 0,2 µV (BER 5%) |
| Nachbarkanalselektivität | ETSI: 60 dB bei 12,5 kHz / 70 dB bei 20/25 kHz |
| Intermodulation / Blockierung | ETSI: 70 dB / 90 dB |
| Frequenzstabilität | ±0,5 ppm |
| Stromversorgung | 100–240 V AC (integriertes Netzteil) oder 13,6 V DC ±15% (Backup-Akku) |
| Stromaufnahme | Standby: DC ≤0,9 A / AC ≤0,35 A; Senden: DC ≤12 A / AC ≤1,2 A |
| Ethernet / USB | 1 × RJ45, kein USB |
| Router, SIP-Gateway, WWW-Management, SNMPv3 | Nein – erhältlich in der Enhanced-Version |
| Antennenanschlüsse | Separate TX- (N-Buchse) und RX-Anschlüsse; Impedanz 50 Ω |
| Weitere Anschlüsse | Zubehör DB26, Überwachung/Abstimmung DB9, Audio/Programmierung 10-Pin |
| Betriebstemperatur | von –30 bis +60°C |
| Lagertemperatur | von –40 bis +85°C |
| Luftfeuchtigkeit | gemäß MIL-STD-810, bis 95 % bei +65°C |
| Abmessungen (H × B × T) | 44 × 483 × 366 mm |
| Gewicht | 5,8 kg |
| UKE-Lizenz erforderlich | Ja – Funklizenz für VHF/UHF-Frequenzen |
Ein Arbeitszyklus von 100 % bedeutet, dass der Repeater dauerhaft mit voller Leistung senden kann – im Gegensatz zu Funkgeräten, deren Betriebszeit für einen 5/5/90-Zyklus angegeben wird (5 % Senden, 5 % Empfangen, 90 % Standby).
Lieferumfang
- Hytera HR1065 Standard Repeater
- AC-Netzkabel
- DC-Stromkabel (für Akku oder DC-Netzteil)
Antennen, Duplexfilter, Antennenkabel, Blitzschutz und Backup-Akku wählen wir separat aus – je nach Frequenz, Montageort und erforderlicher Reichweite.
Häufig gestellte Fragen
Wozu dient ein Repeater?
Er empfängt Signale von Funkgeräten und sendet sie mit hoher Leistung von einer hoch angebrachten Antenne wieder aus. Funkgeräte, die sich aufgrund großer Distanzen, Hindernissen oder Geländeformationen nicht direkt hören würden, kommunizieren über den Repeater.
Worin unterscheidet sich die Standard- von der Enhanced-Version?
Die HF-Einheit ist identisch. Der HR1065 Enhanced besitzt zusätzlich einen Koprozessor, Router, SIP-Gateway, Browser-Management, SNMPv3, einen zweiten Ethernet-Port und USB. Die vollständige Übersicht finden Sie in der Tabelle oben.
Kann ich die Standard-Version später erweitern?
Ja. Die Standard-Version kann durch Einbau der Koprozessor-Platine und ein Software-Update zur Enhanced-Version aufgerüstet werden. IP Multi-site Connect, XPT und DMR Tier III werden per Lizenz aktiviert.
Funktioniert der Repeater mit analogen Funkgeräten?
Ja. Er arbeitet im analogen FM-Modus, im digitalen DMR-Modus oder im Mischbetrieb, in dem er automatisch auf die Art des empfangenen Signals umschaltet. Er ist mit Funkgeräten von Hytera und anderen Herstellern kompatibel, die dem ETSI DMR-Standard entsprechen.
Reicht eine Antenne aus?
Der Repeater verfügt über getrennte Sende- und Empfangsanschlüsse. Für den Betrieb mit einer einzigen Antenne ist ein Duplexfilter erforderlich, der auf Ihre Frequenzen abgestimmt ist; alternativ können zwei entsprechend voneinander entfernte Antennen verwendet werden. Wir helfen Ihnen bei der Auswahl des Antennensystems.
Wie wird der Repeater programmiert?
Über den 10-Pin-Anschluss mit einem Kabel PC37 oder PC47. Das komplette Set inklusive Software ist unter BC00022 erhältlich. Auf Wunsch liefern wir den Repeater fertig programmiert auf Ihre zugeteilten Frequenzen.
Benötige ich eine Genehmigung?
Ja. Der Betrieb auf VHF/UHF-Frequenzen erfordert eine Funklizenz der Regulierungsbehörde (UKE). Wir unterstützen Sie bei den Formalitäten.
