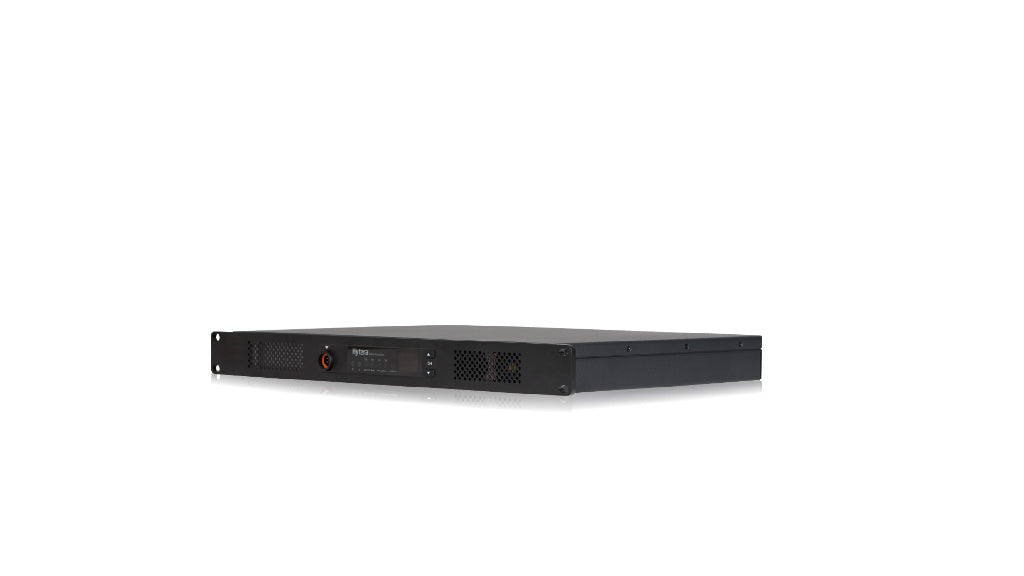

Hytera HR1065 Enhanced – DMR/analogový převaděč (router, SIP brána, webová správa)

Hytera HR1065 Standard je profesionální převaděč DMR/analogový, který výrazně zvyšuje dosah radiostanic — přijímá signál a vysílá jej s vysokým výkonem z dobře umístěného místa, např. ze střechy budovy nebo ze stožáru. Pracuje ve standardu DMR Tier II i v analogovém režimu a sám se přepíná podle druhu přijímaného signálu, takže můžete stávající systém modernizovat postupně. Plochý kryt rack 1U, vestavěný napájecí zdroj s automatickým přechodem na akumulátor a port Ethernet pro propojení převaděčů do sítě IP z něj dělají spolehlivý základ komunikace pro průmyslové podniky, logistická centra, bezpečnostní agentury, státní správu a kritickou infrastrukturu.

Analog a DMR v jednom převaděči

Ve smíšeném režimu HR1065 rozpozná druh přijímaného signálu a automaticky přepíná mezi analogovým a digitálním provozem DMR. Stávající analogové radiostanice i nové radiostanice DMR tak mohou využívat stejný převaděč a přechod na digitál lze rozložit v čase, bez výměny celé flotily najednou. V režimu DMR převaděč využívá dva časové sloty TDMA — to jsou dva nezávislé hovory na jednom páru frekvencí, tedy dvakrát větší kapacita kanálu než v analogu.

Záložní napájení bez UPS

Vestavěný napájecí zdroj pracuje přímo ze sítě 100–240 V AC, takže nepotřebujete externí zdroj. Ke vstupu DC 13,6 V lze připojit akumulátor 12 V — převaděč jej během provozu ze sítě dobíjí a po výpadku napětí se sám přepne na napájení z akumulátoru, bez přerušení komunikace. Je to jednodušší a mnohem levnější řešení než samostatný zdroj UPS.

Dosah a síť IP

Zvýšená citlivost přijímače (0,18 µV v analogovém režimu) a výkon až 50 W v pásmu VHF nebo 45 W v UHF zajišťují velký dosah z jednoho stanoviště. Když jeden převaděč nestačí, port Ethernet umožňuje propojit několik převaděčů přes síť IP do jednoho systému pokrývajícího celé území — funkci IP Multi-site Connect aktivuje licence SW00008H. Pokud mezi lokalitami není IP spoj (optika ani radioreléový spoj), lze dva převaděče propojit rádiovou cestou přes vozidlovou radiostanici HM785 připojenou kabelem PC142. Kabely back-to-back PC49 a PC110 propojují dva převaděče, např. VHF s UHF nebo analogový systém s digitálním.

Rozšíření systému licencemi

HR1065 spolupracuje s většinou systémů Hytera: konvenčním analogovým i digitálním, pseudo-trunkingem XPT a trunkingem DMR Tier III. Převaděč můžete koupit pro konvenční provoz, a když se systém rozroste, přejít na vyšší režim aktualizací firmwaru a placenou licencí, bez výměny hardwaru.

Montáž a konektory

Kryt o výšce 1U (44 mm) se vejde do standardního rozvaděče 19" a zabírá málo místa, i ve vozidle, např. ve velitelském voze. Vzadu jsou samostatné anténní konektory pro vysílání (N, samice) a příjem, konektor příslušenství DB26, konektor pro monitorování a ladění DB9, vstup napájení DC 13,6 V, zásuvka AC s vypínačem a zemnicí svorka. Vpředu je ukazatel kanálu, stavová dioda, tlačítka kanálu a hlasitosti a audio/programovací konektor (10-pin). Pro provoz na jedné anténě je potřeba externí duplexní filtr naladěný na vaše frekvence.

Standard, nebo Enhanced — rozdíly

Verze Standard je plnohodnotný převaděč — rozdíly se týkají výhradně síťových funkcí a správy.

Vlastnosti

• Digitální režim DMR Tier II a analogové FM, smíšený režim s automatickým přepínáním
• Dva časové sloty TDMA — dva hovory současně na jednom páru frekvencí
• Vysílací výkon až 50 W (VHF) nebo až 45 W (UHF), nastavitelný
• Pracovní cyklus 100 % — určen pro nepřetržitý provoz
• Kryt rack 1U (19"), hmotnost 5,8 kg — i pro montáž do vozidla
• Vestavěný zdroj 100–240 V AC a vstup DC 13,6 V
• Automatické přepnutí na záložní akumulátor s jeho dobíjením
• Port Ethernet pro propojení převaděčů a dispečerských aplikací
• IP Multi-site Connect, XPT a DMR Tier III — rozšíření licencemi
• Možnost rozšíření na verzi Enhanced
• Provoz při teplotě od –30 do +60°C

Technické parametry

Pracovní cyklus 100 % znamená, že převaděč může vysílat nepřetržitě na plný výkon — na rozdíl od radiostanic, jejichž výdrž se uvádí pro cyklus 5/5/90 (5 % vysílání, 5 % příjmu, 90 % pohotovosti).

Obsah balení

• Převaděč Hytera HR1065 Standard
• Napájecí kabel AC
• Napájecí kabel DC (k akumulátoru nebo zdroji DC)

Antény, duplexní filtr, anténní kabely, bleskojistku a záložní akumulátor vybíráme samostatně — podle frekvence, místa montáže a požadovaného dosahu.

Často kladené dotazy

K čemu slouží převaděč?
Přijímá signál z radiostanic a vysílá jej s vysokým výkonem z vysoko umístěné antény. Radiostanice, které by se přímo neslyšely — protože je dělí velká vzdálenost, budovy nebo terén — komunikují přes převaděč.

Čím se liší verze Standard od Enhanced?
Rádiová část je identická. HR1065 Enhanced má navíc koprocesor, router, bránu SIP, správu přes prohlížeč, SNMPv3, druhý port Ethernet a USB. Úplné srovnání najdete v tabulce výše.

Mohu verzi Standard později rozšířit?
Ano. Verzi Standard lze rozšířit na Enhanced instalací desky koprocesoru a aktualizací firmwaru. Režimy IP Multi-site Connect, XPT a DMR Tier III se aktivují licencemi.

Spolupracuje převaděč s analogovými radiostanicemi?
Ano. Pracuje v analogovém režimu FM, digitálním DMR nebo smíšeném, ve kterém se sám přepíná podle druhu přijímaného signálu. Spolupracuje s radiostanicemi Hytera i jiných výrobců kompatibilními se standardem ETSI DMR.

Stačí jedna anténa?
Převaděč má samostatné konektory pro vysílání a příjem. Pro provoz na jedné anténě je potřeba duplexní filtr naladěný na vaše frekvence; lze také použít dvě antény dostatečně vzdálené od sebe. Pomůžeme vám vybrat celou anténní trasu.

Jak převaděč naprogramovat?
Přes konektor 10-pin kabelem PC37 nebo PC47. Hotová sada se softwarem je BC00022. Na přání dodáme převaděč naprogramovaný na přidělené frekvence.

Potřebuji oprávnění?
Ano. Provoz na frekvencích VHF/UHF vyžaduje rádiové oprávnění (v Polsku: UKE). Pomůžeme vám s formalitami.

Dokumentace

Stáhnout brožuru Hytera HR1065 (PDF, v polštině)
