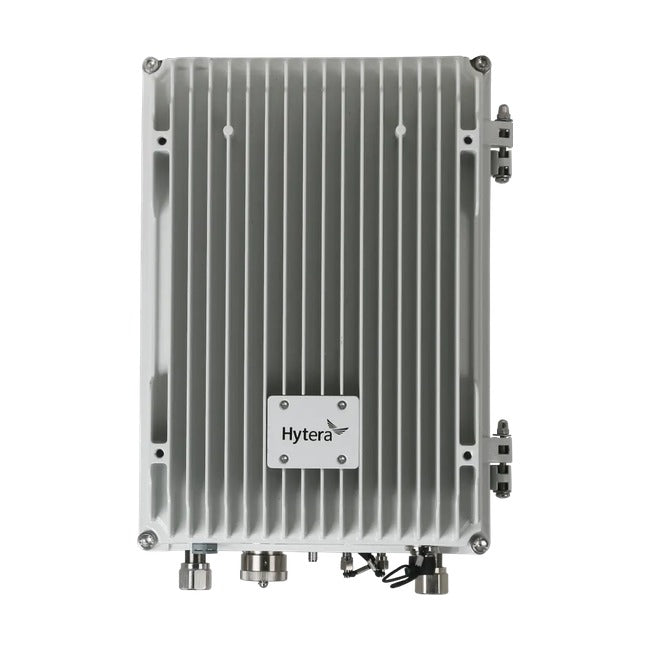

Hytera E-pole200 – стаціонарний двоканальний DMR-ретранслятор з технологією мережі Ad Hoc (WANET) для монтажу на опорі, щоглі, стіні або в шафі rack. Не потребує технічного приміщення – корпус IP65 працює надворі за будь-яких умов. Після ввімкнення сам з'єднується з іншими ретрансляторами E-pole200 і E-pack200 у мережу до 31 вузла, тож кілька пристроїв покриють зв'язком місто, ліс, тунель чи великий завод без будівництва класичної інфраструктури.
31 вузол
Мережа Ad Hoc
2 канали
Два незалежні тракти
понад 50 км
Дальність з високої точки
IP65
Монтаж надворі
Як працює мережа Ad Hoc (WANET)
Кожен ретранслятор одночасно є вузлом мережі. Після ввімкнення пристрої самі знаходять один одного і за кілька секунд утворюють мережу – ланцюгову, коміркову (mesh) або змішану. Сигнал передається від вузла до вузла радіоканалом у тому самому діапазоні, тож не потрібні оптоволокно, радіорелейні лінії чи IP-канали. Мережа не має центрального вузла: коли один ретранслятор вимикають або переносять, інші продовжують працювати, а мережа сама перебудовується. До однієї мережі можна об'єднати до 31 ретранслятора E-pack200 і E-pole200 у довільній конфігурації.
Два канали і велика дальність
E-pole200 підтримує два незалежні тракти зв'язку одночасно з потужністю до 10 Вт на канал. Встановлений високо, забезпечує дальність понад 50 км – за даними Hytera, 3–4 ретранслятори достатньо для покриття міської території з двома паралельними груповими розмовами. Працює зі стандартними радіостанціями DMR Tier II Hytera та інших виробників.
LTE, Ethernet і диспетчерська
Вбудований LTE-модем (SIM-карта) дає змогу з'єднати мережу з диспетчерською через мобільну мережу на будь-якій відстані, а порт Ethernet – підключити ретранслятор до IP-мережі та об'єднати кілька мереж Ad Hoc. Диспетчер бачить на карті розташування і статус радіостанцій та отримує тривоги. Програмування бездротове через Wi-Fi.
Особливості
- Мережа Ad Hoc до 31 ретранслятора, без центрального вузла і без IP-каналів
- Два незалежні тракти зв'язку одночасно (dual channel)
- Потужність 1 / 5 / 10 Вт на канал, чутливість –122 дБм, дальність понад 50 км з високої точки
- Вбудований LTE-модем (SIM), GPS, Wi-Fi і порт Ethernet
- Об'єднання кількох мереж Ad Hoc через IP
- Живлення 48 В DC – також від сонячних панелей або живлення базової станції
- Монтаж на опорі, щоглі, стіні або в шафі rack – без технічного приміщення
- Корпус IP65, MIL-STD-810 C/D/E/F/G, робота від –30°C до +60°C
Застосування
- Постійне або довгострокове покриття територій без інфраструктури: ліси, гірські райони, сільська місцевість
- Тунелі, підземні гаражі, висотні будівлі
- Великі промислові підприємства і будівельні майданчики
- Зони стихійних лих і масові заходи
Технічні характеристики
| Модель | Hytera E-pole200 |
|---|---|
| Тип | Стаціонарний двоканальний DMR-ретранслятор Ad Hoc (WANET) |
| Діапазон | VHF 136–174 МГц або UHF 400–470 МГц (вибір варіанта) |
| Standard | ETSI DMR Tier II, два часові слоти TDMA |
| Рознесення каналів | 12,5 кГц |
| Потужність передавача | 1 / 5 / 10 Вт на канал |
| Чутливість приймача | –122 дБм (5% BER) |
| Дальність | понад 50 км при 10 Вт з високої точки |
| Мережа Ad Hoc | до 31 ретранслятора E-pole200 / E-pack200 |
| Інтерфейси | LTE (SIM-карта), Ethernet, Wi-Fi, GPS |
| Вокодер | AMBE+2 / NVOC |
| Живлення | 48 В DC (також від сонячних панелей або живлення базової станції –48 В) |
| Розміри (В × Ш × Г) | 238 × 138,2 × 330,9 мм |
| Вага | бл. 5,2 кг |
| Герметичність | IP65 |
| Стійкість | MIL-STD-810 C/D/E/F/G |
| Робоча температура | від –30°C до +60°C |
| Потрібна ліцензія UKE | Так – радіодозвіл на робочі частоти |
Комплект поставки
- Ретранслятор Hytera E-pole200
- Кабель живлення
- Монтажний комплект
Аксесуари та розширення
- Шифрування: ліцензія AES256 (13100100000011)
- Диспетчерська: Smart Dispatch Plus Emergency, наступні ретранслятори в системі: SDPEM
- Переносна версія для тієї самої мережі: E-pack200
Найчастіші запитання
Чи має E-pole200 акумулятор?
Ні. Живиться від 48 В DC – від мережі через блок живлення, від сонячних панелей або живлення базової станції. Для роботи від акумулятора призначений E-pack200.
Чи можна поєднувати E-pole200 з E-pack200?
Так, обидві моделі утворюють одну мережу Ad Hoc – разом до 31 ретранслятора.
Чи підходить для монтажу надворі?
Так. Корпус IP65 призначений для роботи на опорі чи стіні за будь-якої погоди, без шафи чи технічного приміщення.
Чи потрібен дозвіл UKE?
Так, на робочі частоти мережі. Ми допомагаємо підготувати заявку.
