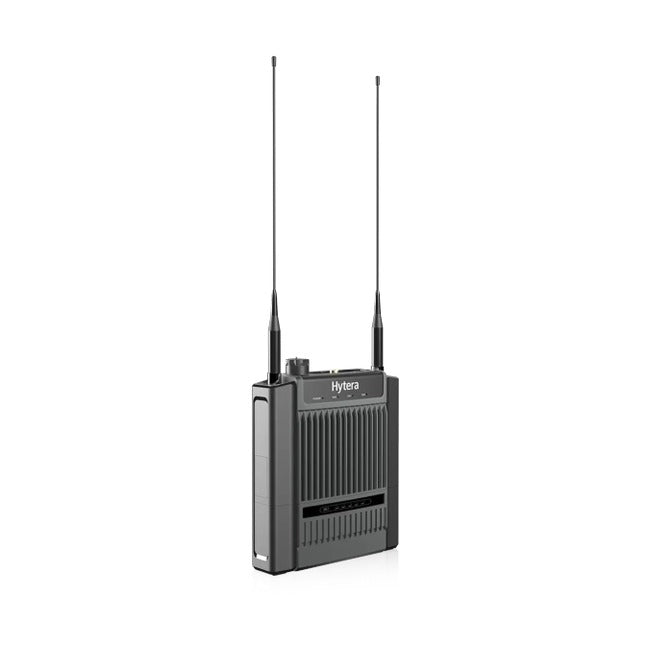

Hytera E-pack200 – переносний двоканальний DMR-ретранслятор з технологією мережі Ad Hoc (WANET). Один пристрій поєднує функції радіостанції, ретранслятора і вузла мережі – після ввімкнення сам з'єднується з іншими ретрансляторами E-pack200 і E-pole200 у самоорганізовану мережу до 31 вузла. Це спосіб швидко побудувати зв'язок там, де немає інфраструктури або її зруйновано: на рятувальній операції, в тунелі, лісі, горах чи на великому заході.
31 вузол
Мережа Ad Hoc
2 канали
Два незалежні тракти
LTE + GPS
Вбудовані
IP67
Бл. 9 год роботи, 3,1 кг
Як працює мережа Ad Hoc (WANET)
Кожен ретранслятор одночасно є вузлом мережі. Після ввімкнення пристрої самі знаходять один одного і за кілька секунд утворюють мережу – ланцюгову, коміркову (mesh) або змішану. Сигнал передається від вузла до вузла радіоканалом у тому самому діапазоні, тож не потрібні оптоволокно, радіорелейні лінії чи IP-канали. Мережа не має центрального вузла: коли один ретранслятор вимикають або переносять, інші продовжують працювати, а мережа сама перебудовується. До однієї мережі можна об'єднати до 31 ретранслятора E-pack200 і E-pole200 у довільній конфігурації.
Два канали – дві розмови одночасно
E-pack200 підтримує два незалежні тракти зв'язку одночасно (чотири несучі частоти, рознесення 12,5 кГц). Завдяки цьому в одній мережі можуть паралельно працювати, наприклад, дві групи рятувальників або канал командування і оперативний канал. Працює зі стандартними радіостанціями DMR Tier II Hytera та інших виробників – користувачам не потрібні нові радіостанції.
LTE, GPS і керування мережею
Вбудований LTE-модем із гніздом SIM дає змогу передавати розмови через мобільну мережу, коли радіоканал недоступний, і з'єднати мережу з диспетчерською на будь-якій відстані. Вбудований GPS показує розташування ретрансляторів і радіостанцій, а система керування мережею – топологію і рівень сигналу між вузлами. Ретранслятор програмується бездротово через Wi-Fi.
Особливості
- Ретранслятор, радіостанція і вузол мережі в одному пристрої
- Мережа Ad Hoc до 31 ретранслятора, без центрального вузла і без IP-каналів
- Два незалежні тракти зв'язку одночасно (dual channel)
- Потужність 1 / 5 / 10 Вт на канал, чутливість –122 дБм
- Вбудований LTE-модем (SIM), GPS і Wi-Fi для програмування
- Об'єднання кількох мереж Ad Hoc через IP
- Змінний акумулятор 10 А·год – бл. 9 год роботи, 80% заряду за 2 год
- Алюмінієвий корпус, IP67, MIL-STD-810 C/D/E/F/G, робота від –30°C до +60°C
- Монтаж у рюкзаку, автомобілі, на щоглі або стіні
- Автентифікація, шифрування і дистанційне блокування радіостанцій з диспетчерської
Застосування
- Рятувальні операції, лісові пожежі та пожежі будівель, стихійні лиха
- Тунелі, підземні гаражі, шахти, висотні будівлі
- Масові заходи та охорона VIP
- Польові навчання, пошук людей у горах і лісі
- Будівництва і роботи на місцевості без постійної радіоінфраструктури
Технічні характеристики
| Модель | Hytera E-pack200 |
|---|---|
| Тип | Переносний двоканальний DMR-ретранслятор Ad Hoc (WANET) |
| Діапазон | VHF 136–174 МГц або UHF 400–470 МГц (вибір варіанта) |
| Standard | ETSI DMR Tier II, два часові слоти TDMA |
| Рознесення каналів | 12,5 кГц |
| Потужність передавача | 1 / 5 / 10 Вт на канал |
| Чутливість приймача | –122 дБм (5% BER) |
| Мережа Ad Hoc | до 31 ретранслятора E-pack200 / E-pole200 |
| Додатковий зв'язок | LTE (SIM-карта), Wi-Fi (програмування), об'єднання мереж через IP |
| GPS | так, точність < 10 м |
| Вокодер | AMBE+2 / NVOC |
| Живлення | 14,8 В DC; акумулятор BL9914 10 А·год (148 Вт·год); блок живлення PS8001 |
| Час роботи | бл. 9 год (цикл 15/85) |
| Заряджання | 80% за 2 год, 100% за 3 год |
| Розміри (В × Ш × Г) | 211 × 62 × 235 мм |
| Вага | бл. 3,1 кг з акумулятором |
| Герметичність | IP67 |
| Стійкість | MIL-STD-810 C/D/E/F/G |
| Робоча температура | від –30°C до +60°C |
| Потрібна ліцензія UKE | Так – радіодозвіл на робочі частоти |
Комплект поставки
- Ретранслятор Hytera E-pack200
- Тангента з LCD-дисплеєм SM25A3
Аксесуари та розширення
- Акумулятор BL9914 – Li-ion 10 А·год, робота в мороз до –30°C
- Мережевий блок живлення PS8001
- Рюкзак NCN018 і рамка 11510000065691 для перенесення ретранслятора
- Шифрування: ліцензія AES256 (13100100000011)
- Диспетчерська: Smart Dispatch Plus Emergency, наступні ретранслятори в системі: SDPEM
- Стаціонарна версія для мережі: E-pole200
Найчастіші запитання
Скільки ретрансляторів можна об'єднати в одну мережу?
До 31 ретранслятора E-pack200 і E-pole200. Кілька таких мереж можна додатково об'єднати через IP.
Чи потрібні нові радіостанції?
Ні. E-pack200 працює зі стандартними радіостанціями DMR Tier II – Hytera та інших виробників.
Скільки часу займає запуск мережі?
Кілька секунд від ввімкнення. Ретранслятори самі знаходять один одного і з'єднуються – на місці нічого налаштовувати не потрібно.
Чи входить акумулятор до комплекту?
Ні. У комплекті ретранслятор і тангента SM25A3. Акумулятор BL9914, блок живлення PS8001 і антени замовляються окремо.
Чи потрібен дозвіл UKE?
Так, на робочі частоти мережі. Ми допомагаємо підготувати заявку.
