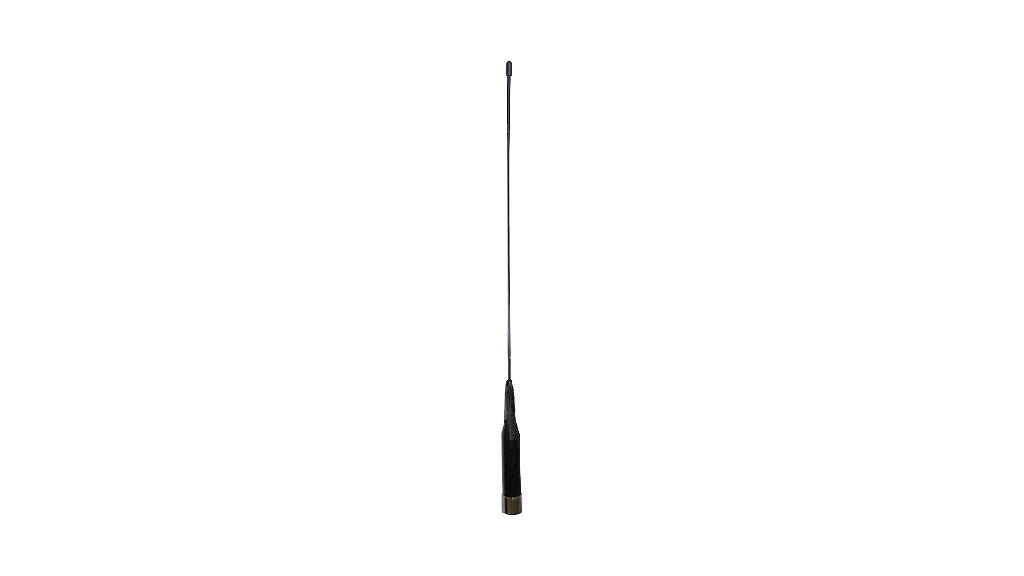

Оригінальні антени Hytera серій TQC-150FCS (VHF) і TQC-400FCS (UHF) для ретрансляторів HR655 і RD965. Антена вкручується безпосередньо в антенний роз'єм ретранслятора (PL-259), тож ретранслятор, розгорнутий на місцевості, у транспортному засобі чи в рюкзаку, готовий до роботи без щогли та антенного кабелю. Кожна версія налаштована на вузький діапазон — 6 МГц у VHF і 20 МГц в UHF — що дає краще узгодження та дальність, ніж широкосмугова антена. Доступно 15 версій, що охоплюють діапазони 136–168 МГц і 400–470 МГц.
15 версій
VHF 136–168 / UHF 400–470 МГц
2,15 / 3,5 дБі
Підсилення VHF / UHF
PL-259
Роз'єм UHF (штекер)
Нержавіюча сталь
Гнучкий випромінювач
Доступні версії
Оберіть версію зі списку над кнопкою покупки — код Hytera кожної версії вказано в назві варіанта.
| Код | Діапазон | Діапазон | Довжина | GPS |
|---|---|---|---|---|
| AN0139M08 | VHF | 136–142 МГц | 0,59 м | Ні |
| AN0144M05 | VHF | 141–147 МГц | 0,59 м | Ні |
| AN0146M06 | VHF | 143–149 МГц | 0,59 м | Ні |
| AN0151M01 | VHF | 148–154 МГц | 0,59 м | Ні |
| AN0156M01 | VHF | 153–159 МГц | 0,59 м | Ні |
| AN0157M05 | VHF | 154–160 МГц | 0,59 м | Ні |
| AN0162M05 | VHF | 159–165 МГц | 0,59 м | Ні |
| AN0165M09 | VHF | 162–168 МГц | 0,59 м | Ні |
| AN0410M03 | UHF | 400–420 МГц | 0,4 м | Ні |
| AN0420M09 | UHF | 410–430 МГц | 0,4 м | Ні |
| AN0430M03 | UHF | 420–440 МГц | 0,4 м | Ні |
| AN0440M01 | UHF | 430–450 МГц | 0,4 м | Ні |
| AN0445M05 | UHF | 435–455 МГц | 0,4 м | Ні |
| AN0450M02 | UHF | 440–460 МГц | 0,4 м | Ні |
| AN0460M03 | UHF | 450–470 МГц | 0,4 м | Ні |
Сумісні пристрої
- Ретранслятор Hytera HR655 Low Power 10 W
- Ретранслятор Hytera HR655 High Power 25 W
- Ретранслятор Hytera RD965 (знятий з виробництва)
Як підібрати антену до ретранслятора
Ретранслятор передає і приймає на двох різних частотах. Антена, вкручена безпосередньо в ретранслятор, працює на обох, тому обидві мають потрапляти в діапазон обраної версії. Приклад: ретранслятор UHF з парою 433,5 / 443,5 МГц — оберіть AN0440M01 (430–450 МГц) або AN0445M05 (435–455 МГц); ретранслятор VHF з парою 150,2 / 152,8 МГц — AN0151M01 (148–154 МГц). Якщо рознесення частот більше за діапазон антени, використайте дві антени або зовнішню антену на щоглі, підключену кабелем. Діапазони сусідніх версій частково перекриваються — для частот на межі оберіть версію, у середині діапазону якої лежать ваші канали. Допоможемо підібрати антену під ваш дозвіл.
Вкручувана антена чи антена на щоглі?
Вкручувана антена добре підходить, коли ретранслятор потрібно швидко запустити: у польових умовах з рюкзака, у транспортному засобі, на стіні будівлі чи на поверсі об'єкта. Коли ретранслятор має обслуговувати велику територію з постійної локації, більшу дальність дасть зовнішня антена, розміщена високо на щоглі чи даху — тоді ретранслятор монтують під дахом, а антену під'єднують коаксіальним кабелем.
Особливості
- Оригінальні антени Hytera, призначені для портативних ретрансляторів
- VHF: модель TQC-150FCS, підсилення 2,15 дБі, ширина смуги 6 МГц, довжина 0,59 м
- UHF: модель TQC-400FCS, підсилення 3,5 дБі, ширина смуги 20 МГц, довжина 0,4 м
- Роз'єм UHF штекер (PL-259) — вкручується безпосередньо в ретранслятор
- Випромінювач з нержавіючої сталі — гнучкий і стійкий до старіння
- 8 версій VHF (136–168 МГц) і 7 версій UHF (400–470 МГц)
Технічні характеристики
| Виробник | Hytera |
|---|---|
| Тип антени | VHF: TQC-150FCS / UHF: TQC-400FCS |
| Діапазон частот | VHF 136–168 МГц або UHF 400–470 МГц — залежно від версії |
| Ширина смуги | VHF: 6 МГц / UHF: 20 МГц |
| Підсилення | VHF: 2,15 дБі / UHF: 3,5 дБі |
| Роз'єм | UHF штекер (PL-259) |
| Монтаж | Вкручується в антенний роз'єм ретранслятора |
| Довжина | VHF: 0,59 м / UHF: 0,4 м |
| Матеріал | Нержавіюча сталь |
| Імпеданс | 50 Ω |
| Сумісність | Hytera HR655, RD965 |
Комплект поставки
- Антена Hytera в обраній версії (1 шт.)
Найчастіші запитання
Яку версію обрати?
Ту, у діапазон якої потрапляють обидві частоти ретранслятора — передавання і приймання — з вашого дозволу UKE. Повідомте нам частоти, і ми вкажемо відповідний код.
Чи достатньо однієї антени для HR655?
Так, якщо в ретрансляторі встановлено дуплексний фільтр MC-160 (VHF) або MC-450 (UHF). Без дуплексера ретранслятору потрібні окремі передавальна і приймальна антени.
Чи є антена VHF на діапазон 168–174 МГц?
У пропозиції Hytera для HR655 найвища версія VHF охоплює 162–168 МГц (AN0165M09). Для вищих частот підберемо зовнішню антену — запитайте нас.
Чи підходить антена до автомобільної радіостанції?
Ні — ці антени призначені для монтажу безпосередньо на ретрансляторі HR655 або RD965.
Чи потребує антена дозволу UKE?
Сама антена — ні, але ретранслятор, що працює на частотах VHF/UHF, у Польщі потребує радіодозволу UKE. Допомагаємо підготувати заявку.
