- 30 mmDiâmetro dos anéis
- 40 mmAvanço
- 38 mmAltura
- 252 gPeso

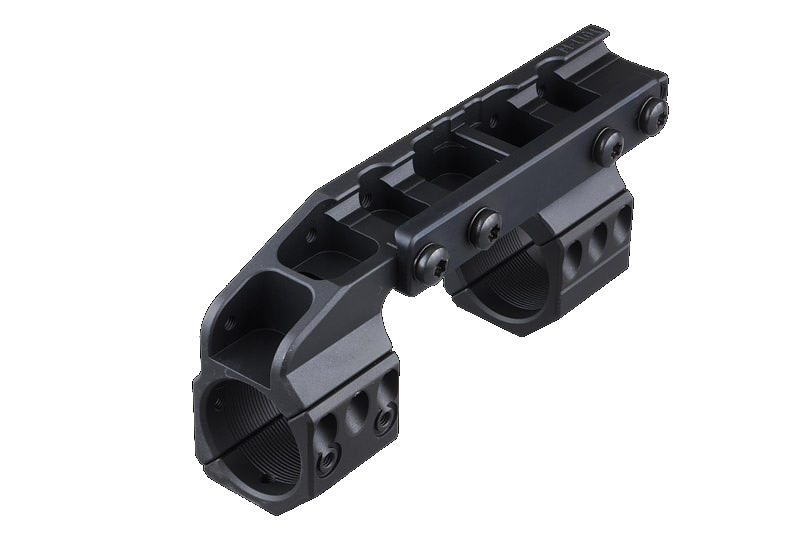

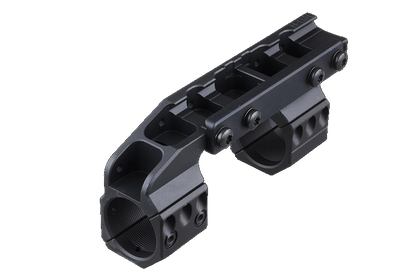

O Spuhr SP-3016 é uma montagem cantilever de peça única para lunetas com tubo de 30 mm, concebida para carabinas AR10 com calha Picatinny. O avanço de 40 mm facilita o ajuste da distância ocular correta e a altura de 38 mm proporciona um co-witness absoluto com as miras mecânicas de reserva, sendo adequada para lunetas com objetiva de 56 mm. A montagem não tem inclinação (0 MIL), pelo que serve para a maioria das aplicações de caça e desportivas.
30 mm
Diâmetro dos anéis
40 mm
Avanço
38 mm
Altura
252 g
Peso
SP-3016 ou SP-3022C? Ambas as montagens têm anéis de 30 mm, altura de 38 mm e inclinação de 0 MIL. A SP-3022C avança a luneta até 70 mm e é ligeiramente mais leve (242 g), mas não tem nível de bolha. A SP-3016, com avanço de 40 mm, tem nível de bolha integrado e é suficiente na maioria das carabinas AR10. A versão de 70 mm é útil com calhas muito longas e lunetas com distância ocular curta.
Principais características
- Construção cantilever com avanço de 40 mm, destinada a carabinas AR10
- Altura de 38 mm para lunetas com objetiva de 56 mm e co-witness absoluto com as miras mecânicas de reserva
- Nível de bolha na parte traseira do corpo, que ajuda a evitar a inclinação da arma
- Anéis com corte oblíquo (patente US 8,733,011) que não tapam os tambores de elevação e de deriva
- Interfaces Spuhr para fixar mais de 40 acessórios, por exemplo mira red dot, laser ou lanterna
- Fresada a partir de um bloco de alumínio 7075 T651, anodização dura, parafusos Torx 20 com revestimento de zinco-níquel
Especificações técnicas
| Modelo | Spuhr SP-3016 (ISMS) |
|---|---|
| Tipo | Montagem cantilever de peça única |
| Diâmetro dos anéis | 30 mm |
| Altura | 38 mm (1,5") |
| Inclinação | 0 MIL / 0 MOA |
| Avanço | 40 mm em relação a uma montagem sem cantilever |
| Comprimento | 150 mm |
| Peso | 252 g |
| Utilização | Carabinas AR10 com calha Picatinny MIL-STD-1913 / STANAG 4694 |
| Nível de bolha | Integrado, na parte traseira do corpo |
| Compatibilidade com lunetas | A maioria das lunetas com tubo de 30 mm, exceto modelos com caixa do sistema inversor alongada (por ex. US Optics TPAL/EREK) |
| Material | Alumínio 7075 T651 fresado a partir de bloco maciço |
| Acabamento | Anodização dura |
| Parafusos | Torx 20 (M4), revestimento de zinco-níquel, encerados de fábrica |
| Binário de aperto dos parafusos dos anéis | 2,9 Nm (25 in-lb) ou menos, se o fabricante da luneta assim o recomendar |
Conteúdo da embalagem
- Montagem Spuhr SP-3016
- Cunha de nivelamento de 10° (wedge) para nivelar a retícula
- Manual de instruções
