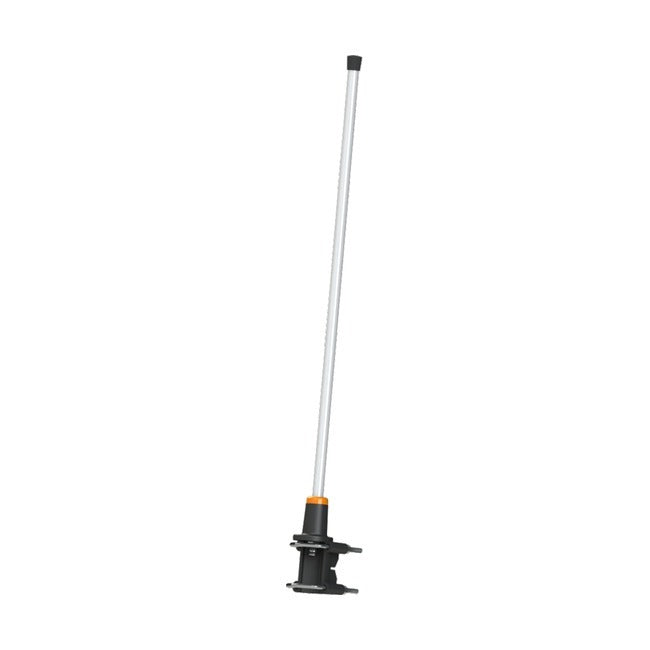

Scan Antenna BASE001-X to dookólna antena bazowa VHF typu dipol ½λ, zestrojona fabrycznie na pasmo 149–166 MHz, w którym pracują kanały RSR wykorzystywane przez mobilne przemienniki PSP (BF171 i B077G). Przyjmuje do 150 W mocy, ma szczelność IP66 i wytrzymuje wiatr do 55 m/s. Uchwyt do masztu jest zamontowany na głowicy anteny, więc po wyjęciu z kartonu wystarczy przykręcić ją do masztu i podłączyć przewód ze złączem N. To naturalny komplet z przenośnym przemiennikiem Hytera HR655 i mobilnym masztem antenowym 6 m: punkt łączności postawisz w kilka minut, bez montażu na budynku.
149–166 MHz
Pasmo zestrojone pod kanały RSR
150 W
Maksymalna moc wejściowa
SWR < 1,5
W całym paśmie pracy
IP66
Wiatr do 55 m/s, od -55°C
Funkcje
- Strojenie fabryczne na kanały RSR mobilnych przemienników PSP (BF171, B077G)
- Dipol ½λ z polaryzacją pionową i dookólną charakterystyką: jednakowy zasięg we wszystkich kierunkach
- Moc do 150 W: wystarczy z zapasem dla przemiennika HR655 (10 W lub 25 W) i radiotelefonów przewoźnych
- Nie wymaga przeciwwagi (ground plane), więc działa poprawnie na samym szczycie masztu
- Ochrona antystatyczna: element promieniujący zwarty bezpośrednio do uziemienia
- Uchwyt do masztu w komplecie, zamontowany fabrycznie na głowicy anteny
- IP66, praca od -55°C do +70°C, odporność na wiatr do 55 m/s (ok. 200 km/h)
- Złącze N-żeńskie: typowy standard dla przewodów bazowych i przemienników
Charakterystyka promieniowania
Wykres w płaszczyźnie pionowej pokazuje klasyczny dipol: maksimum promieniowania jest skierowane w poziomie (90° i -90°), a energia nie ucieka w niebo ani w ziemię. Kąt połowy mocy wynosi 78°, a zysk 0 dBd (2,15 dBi), więc w poziomie antena świeci równo dookoła masztu.
Dopasowanie (SWR) w paśmie 149–166 MHz
Na całej szerokości pasma pracy współczynnik fali stojącej mieści się poniżej 1,5:1, a w większości zakresu jest bliski 1,0–1,15. W praktyce oznacza to, że prawie cała moc z przemiennika trafia do anteny, a nadajnik pracuje bez przeciążenia, także przy przełączaniu między kanałami.
Specyfikacja techniczna
| Producent / model | Scan Antenna BASE001-X |
|---|---|
| Typ | Antena bazowa VHF, dipol ½λ |
| Częstotliwość pracy | 149–166 MHz (zestrojona, kanały RSR – BF171, B077G) |
| Impedancja | 50 Ω |
| SWR | < 1,5:1 |
| Polaryzacja | Pionowa |
| Zysk | 0 dBd (2,15 dBi) |
| Charakterystyka promieniowania | Dookólna |
| Kąt połowy mocy | 78° |
| Elektryczne pochylenie wiązki | 0° |
| Maksymalna moc wejściowa | 150 W |
| Ochrona antystatyczna | Bezpośrednio do uziemienia (DC ground) |
| Złącze | N-żeńskie |
| Długość | 150 cm (z uchwytem) |
| Masa | Maks. 1,2 kg |
| Uchwyt | Przykręcany do masztu, zamontowany na głowicy anteny (w komplecie) |
| Odporność na wiatr | 55 m/s |
| Temperatura pracy | -55°C do +70°C |
| Stopień ochrony | IP66 |
| Kolor | Biały, czarny i pomarańczowy |
| Licencja UKE | Nie dotyczy anteny (pozwolenie radiowe jest wymagane dla nadajnika/przemiennika) |
Zawartość zestawu
- Antena bazowa Scan Antenna BASE001-X × 1
- Uchwyt do masztu (zamontowany na głowicy anteny) × 1
Przewód antenowy nie wchodzi w skład zestawu. Długość i rodzaj przewodu oraz złącze po stronie przemiennika dobierzemy do Twojej konfiguracji. Zapytaj nas przy zamówieniu.
