Produktbeschreibung

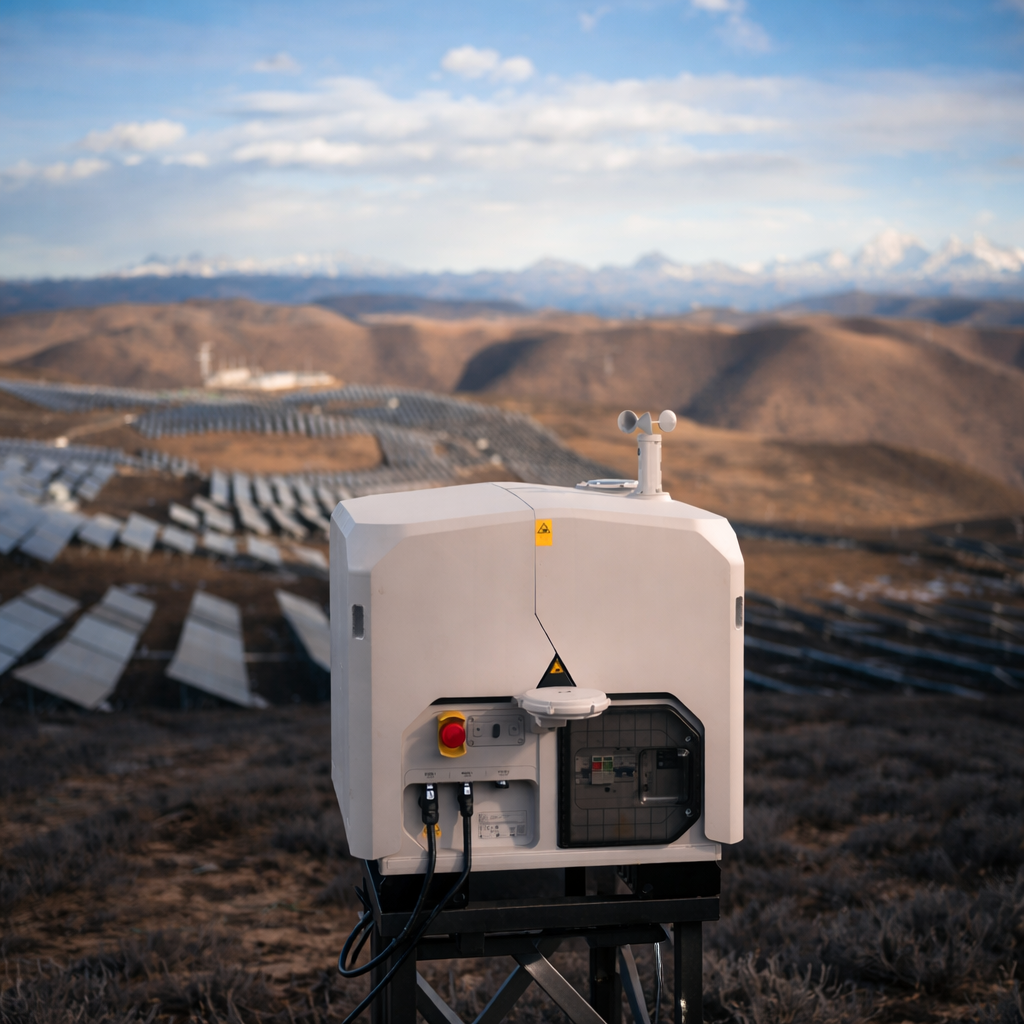

Die DJI Dock 3 ist eine Dockingstation der nächsten Generation, die vollständig autonome Drohnenoperationen ohne die Anwesenheit eines Bedieners vor Ort ermöglicht. Das System arbeitet mit den Drohnen DJI Matrice 4D und DJI Matrice 4TD zusammen und automatisiert Start, Landung, Laden und Missionsverwaltung – wodurch ein komplettes System für Überwachung, Inspektion und BVLOS-Operationen entsteht. Als erste DJI-Station unterstützt sie die Fahrzeugintegration und ermöglicht so mobile Einsätze im Gelände.
10 s
Drohnenstart zur Mission
27 min
Laden 15%→95% (RTF)
-30°C / +50°C
Betriebstemperaturbereich
IP56
Schutzart der Station
Autonome Operationen 24/7
- automatische Drohnenstarts und -landungen
- ferngesteuerte Missionsverwaltung über DJI FlightHub 2
- zyklische Inspektionen und Echtzeitüberwachung
- Betrieb ohne Bediener vor Ort
- Laden und Datenübertragung während des Transports (Fahrzeugintegration)
Blitzschnelle Einsatzbereitschaft
- Drohnenstart in ca. 10 Sekunden dank fortschrittlichem GNSS-Bereitschaftsmodus
- Laden 15%→95% in ca. 27 Minuten (Ready-to-Fly-Modus)
- Laden auf 100% in ca. 37 Minuten (Standardmodus)
- automatische Missionsrotation – minimale Ausfallzeiten zwischen den Flügen
Widerstandsfähigkeit gegen raue Bedingungen
- Betriebstemperatur: -30°C bis +50°C (nach Vorheizen ab -30°C)
- Schutzart der Station: IP56 (Drohne Matrice 4D: IP55)
- Betrieb bei Windgeschwindigkeiten bis zu 12 m/s
- Kompressor-Kühlsystem (48V DC)
- Heizung von Abdeckung und Anemometer unter winterlichen Bedingungen
Die Station ist für den Einsatz in anspruchsvollen Umgebungen konzipiert – von Energieinfrastrukturen bis hin zu Industrieanlagen und offenem Gelände.
Mobilität und Feldeinsatz
- Fahrzeugintegration – die erste Lösung dieser Art bei DJI-Stationen
- Laden und Datenübertragung während der Fahrt
- schnelle Bereitstellung an jedem Ort ohne feste Infrastruktur
- automatische Befestigung von Drohne und Gimbal nach dem Schließen der Abdeckung
Konnektivität und Datenübertragung
- 9 integrierte Antennen – stabile Übertragung, intelligentes Umschalten
- Ethernet 10/100/1000 Mbps – Integration in die IT-Infrastruktur
- 4G mit DJI Cellular Dongle 2 (separat erhältlich)
- Übertragungsverzögerung Drohne→Station: ca. 100 ms
Das Dock 3 gewährleistet auch unter schwierigen Geländebedingungen eine stabile Kommunikation, was für BVLOS-Operationen entscheidend ist.
Präzise RTK-Positionierung
Das integrierte RTK-Modul bietet eine Positionierungsgenauigkeit von H: 1 cm + 1 ppm / V: 2 cm + 1 ppm. Das System kann mit dem D-RTK 3 erweitert werden, wodurch die Reichweite und Stabilität der Operationen auf bis zu 25 km erhöht wird.
Umweltsensoren und Überwachung
- externe Full HD-Kamera 1920×1080, FOV 151°, zusätzliche Weißlichtbeleuchtung
- interne Full HD-Kamera
- Sensoren: Windgeschwindigkeit, Niederschlag, Umgebungstemperatur, Luftfeuchtigkeit, Überschwemmung, Kabinentemperatur
- Blitzschutz Klasse II – 20 kA (EN 61643-11 Typ 2)
Automatisierung und DJI FlightHub 2
- Routen- und Missionsplanung über den Browser
- automatische Erkennung von Änderungen (Fahrzeuge, thermische Anomalien)
- Echtzeitüberwachung und Alarme
- Flottenmanagement von Drohnen
- EU-Server (AWS Frankfurt) – DSGVO-konform
- ISO 27001- und ISO 27701-Zertifikate
Anwendungen
- Inspektion von Infrastrukturen (Stromleitungen, Brücken, Pipelines)
- Überwachung von Industrieanlagen und Geländen
- öffentliche Sicherheit und Rettungsdienste
- BVLOS- und autonome Operationen
- Kartografie und Vermessung
Technische Spezifikationen
| Modell | DJI Dock 3 |
|---|---|
| Gewicht (ohne Drohne) | 55 kg |
| Abmessungen (Abdeckung geschlossen) | 640 × 745 × 770 mm |
| Abmessungen (Abdeckung offen) | 1760 × 745 × 485 mm |
| Stromversorgung | 100–240 V AC, 50/60 Hz |
| Eingangsleistung | Max. 800 W |
| Ladespannung der Drohne | 35 V DC |
| Ladezeit (RTF: 15%→95%) | Ca. 27 Minuten |
| Ladezeit (Standard: 15%→100%) | Ca. 37 Minuten |
| Betriebstemperatur | -30°C bis +50°C |
| Schutzart | IP56 |
| Max. Windgeschwindigkeit (Start/Landung) | 12 m/s |
| Max. Betriebshöhe | 4500 m ü.M. |
| Anzahl der unterstützten Drohnen | 1 |
| Kühlsystem | Kompressor 48 V DC |
| Notfallakku | 12 Ah / 12 V, Blei-Säure, >4 h Betriebszeit |
| Netzwerk (Ethernet) | 10/100/1000 Mbps (adaptiver Port) |
| Netzwerk (4G) | DJI Cellular Dongle 2 (separat erhältlich) |
| Antennen | 9 integrierte, 2T4R, intelligentes Umschalten |
| Übertragung (2,4 GHz) | <33 dBm (FCC), <20 dBm (CE) |
| Übertragung (5,8 GHz) | <33 dBm (FCC), <14 dBm (CE) |
| RTK-System | GPS L1/L2/L5, BeiDou, GLONASS, Galileo, QZSS |
| RTK-Genauigkeit | H: 1 cm + 1 ppm / V: 2 cm + 1 ppm (RMS) |
| Externe Kamera | 1920×1080, FOV 151°, Weißlichtbeleuchtung |
| Blitzschutz | 20 kA, Klasse II (EN 61643-11 Typ 2) |
