- PVS-14 / NVG / UNVGPasuje do
- P45 białyLuminofor
- 60–64 lp/mmRozdzielczość
- 20405421Numer części

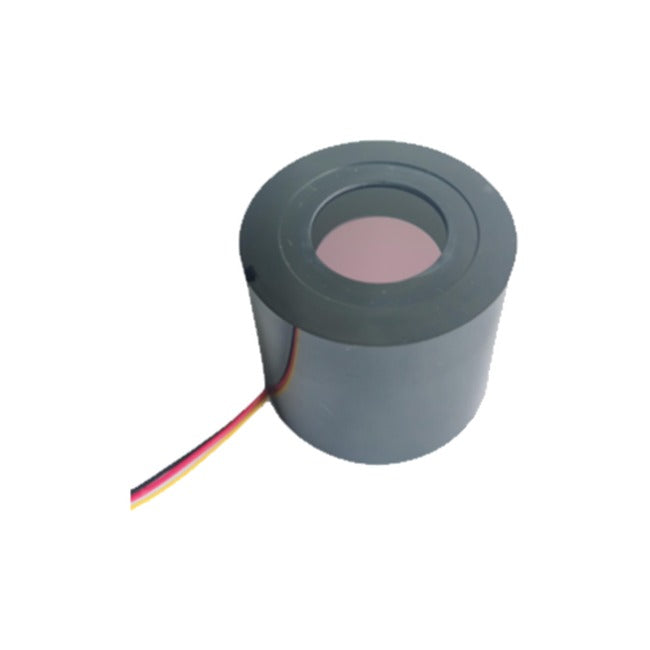

AGM MX-11769 NW1 to 18-milimetrowa lampa wzmacniacza obrazu generacji 2+ z białym luminoforem P45 i ręczną regulacją wzmocnienia (MVG). Producent przeznacza ją do noktowizorów AGM z rodziny PVS-14, NVG-40, NVG-50 i UNVG, dlatego sprawdzi się przy serwisie, wymianie lampy lub składaniu urządzenia na bazie obudowy SKD. Rozdzielczość 60–64 lp/mm i FOM 1350–1450 przy stosunku sygnału do szumu 23–25 dają czytelny obraz przy słabym oświetleniu otoczenia.
PVS-14 / NVG / UNVG
Pasuje do
P45 biały
Luminofor
60–64 lp/mm
Rozdzielczość
20405421
Numer części
Najważniejsze cechy
- Lampa generacji 2+ typu 11769 w kompaktowym formacie 18 mm, klasa NW1
- Luminofor P45 (biały) na odwracającym oknie światłowodowym – inwerter 180°
- Ręczna regulacja wzmocnienia (MVG), wzmocnienie 25 000–35 000
- Rozdzielczość 60 lp/mm (min.) / 64 lp/mm (typowo), stosunek sygnału do szumu 23 / 25
- Fotokatoda multialkaliczna S-25 o czułości 700 µA/lm (min.) / 820 µA/lm (typowo), FOM 1350 / 1450
- Zasilanie 2–3,4 V DC, pobór prądu maks. 25 mA, zasilacz bez funkcji autogatingu
- Żywotność (MTBF) min. 10 000 godzin, masa 85 g
Kompatybilność
Według producenta lampa pasuje do wszystkich wersji noktowizorów AGM PVS-14, PVS-14L, PVS-14E i PVS14-51 oraz gogli NVG-40, NVG-50 i UNVG – np. AGM PVS-14 NW1. Lampa może mieć styki w postaci przewodów lub płytek stykowych, dlatego przed zamówieniem warto potwierdzić wykonanie właściwe dla Twojej obudowy. Lampę wymienia się, gdy dotychczasowa uległa uszkodzeniu lub zużyciu albo gdy składasz noktowizor z obudowy SKD bez lampy.
Specyfikacja techniczna
| Producent | AGM Global Vision |
|---|---|
| Model | MX 11769 Gen 2+ P45-NW1 |
| Numer części | 20405421 |
| Generacja | Gen 2+ (typ 11769) |
| Luminofor | P45 (biały) |
| Rozdzielczość | 60 lp/mm (min.) / 64 lp/mm (typowo) |
| Stosunek sygnału do szumu | 23 (min.) / 25 (typowo) |
| Czułość fotokatody | 700 µA/lm (min.) / 820 µA/lm (typowo) |
| FOM | 1350 (min.) / 1450 (typowo) |
| Typ fotokatody | multialkaliczna |
| Okno wyjściowe | inwerter 180° |
| Wzmocnienie | 25 000–35 000 |
| Regulacja wzmocnienia | ręczna (MVG) |
| EBI | 0,07–0,15 µlx |
| Jasność wyjściowa | 4–8 cd/m² |
| Zasilacz | bez autogatingu |
| Napięcie zasilania | 2–3,4 V DC |
| Prąd zasilania | maks. 25 mA |
| Żywotność (MTBF) | min. 10 000 h |
| Styki | przewody lub płytki stykowe |
| Średnica fotokatody | min. 17,5 mm |
| Wymiary | 30,4±0,7 mm × 36,75 (−0,05) mm × 36,75 (−0,05) mm |
| Masa | 85 g |
| Kompatybilność | AGM PVS-14, PVS-14L, PVS-14E, PVS14-51, NVG-40, NVG-50, UNVG (wszystkie wersje) |
Najczęściej zadawane pytania
Czy ta lampa pasuje do gogli AGM PVS-7?
Producent nie wymienia PVS-7 wśród urządzeń dla lampy typu 11769. Do PVS-7 AGM przewiduje lampy typu 10130, np. MX-10130 NW1.
Czy lampa ma funkcję autogatingu?
Nie. Zasilacz tej wersji działa bez autogatingu, a wzmocnienie reguluje się ręcznie (MVG).
Czy lampę mogę zamontować samodzielnie?
Montaż lampy wymaga doświadczenia, dlatego warto powierzyć go serwisowi lub osobie, która składała już noktowizory. Zalecamy kontakt z nami przed zakupem w sprawie doboru lampy do posiadanego urządzenia.
