- 24 V → 13,6 VPrevod napätia
- 12 A / 18 ATrvalý / krátkodobý prúd
- Áno, > 400 VGalvanické oddelenie
- IP53, E-markKrytie a homologácia

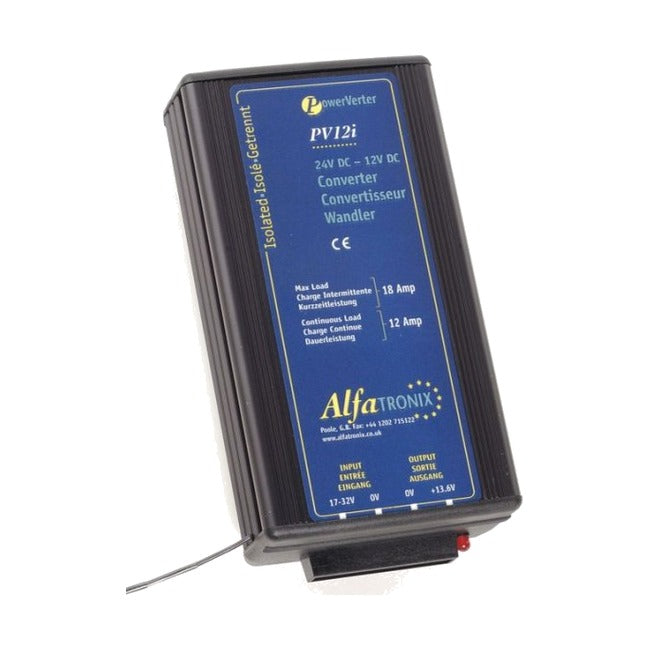

Alfatronix PV 12I je DC-DC menič navrhnutý na napájanie 12 V spojovacích zariadení vo vozidlách s 24 V inštaláciou. Znižuje napätie na 13,6 V DC pri trvalom prúde 12 A (krátkodobo 18 A), má homologáciu E-mark na montáž do vozidiel a utesnené hliníkové puzdro IP53 bez ventilátora. Úplné galvanické oddelenie vstupu a výstupu eliminuje zemné slučky a rušenie – je to najlepšia voľba pre rádiostanice a spojovaciu techniku vo vozidlách záchranných a bezpečnostných zložiek.
24 V → 13,6 V
Prevod napätia
12 A / 18 A
Trvalý / krátkodobý prúd
Áno, > 400 V
Galvanické oddelenie
IP53, E-mark
Krytie a homologácia
Verzia I alebo S? Verzia I má galvanické oddelenie – odporúča sa pre rádiostanice, pretože odstraňuje rušenie a zemné slučky z inštalácie vozidla. Lacnejšia verzia S (PV 12S) má spoločnú kostru a postačí pre jednoduchšie spotrebiče. Voľba výkonu: rádiostanica 25 W – PV 12, High Power (45–50 W) – PV 18 alebo PV 24.
Hlavné vlastnosti
- Napájanie zariadení 12 V z 24 V inštalácie vozidla
- Trvalý prúd 12 A, krátkodobo 18 A (do 2 min)
- Galvanické oddelenie > 400 V RMS – žiadne zemné slučky ani rušenie
- Homologácia E-mark na montáž do vozidiel
- Utesnené hliníkové puzdro IP53, pasívne chladenie bez ventilátora
- Nízky výstupný šum (CISPR 25) – bez rušenia rádiového príjmu
- Ochrany: nadprúdová, tepelná, prepäťová, vnútorné poistky
- Montáž na klip Click 'n' Fit, zelená stavová LED dióda
Technické parametre
| Model | Alfatronix PV 12I (kód 62115) |
|---|---|
| Vstupné napätie | 17–32 V DC (24 V nom.) |
| Výstupné napätie | 13,6 V DC (+15% / -20% v extrémnych podmienkach) |
| Výstupný šum | < 50 mV p-p (CISPR 25) |
| Stupeň krytia | IP53 (verzie IP65 so sufixom -RU) |
| Ochrany | nadprúdová, tepelná, prepäťová (tranzienty), vnútorné poistky vstupu a výstupu |
| Chladenie | pasívne (hliníkové puzdro bez vetracích otvorov) |
| Prevádzková teplota | -25…+30 °C plný výkon, lineárne zníženie na 0 A pri +80 °C |
| Konektory | 4 × plochý konektor 6,3 mm |
| Montáž | klip Click 'n' Fit (voliteľne DIN lišta) |
| Signalizácia | zelená LED dióda pri výstupe |
| Trvalý prúd | 12 A |
| Špičkový prúd | 18 A (prerušovaná prevádzka: max. 2 min, potom 8 min prestávka) |
| Účinnosť | typ. 85% |
| Galvanické oddelenie | áno, > 400 V RMS medzi vstupom, výstupom a puzdrom |
| Rozmery | 167 × 87 × 50 mm |
| Hmotnosť | 590 g |
Obsah balenia
- Menič Alfatronix PV 12I
- Návod na obsluhu
