- PVS-14 / NVG / UNVGPasuje do (wg AGM)
- 1800 (typ. 1876)FOM minimalny
- 64–68 lp/mmRozdzielczość typowa
- AutomatycznaRegulacja wzmocnienia

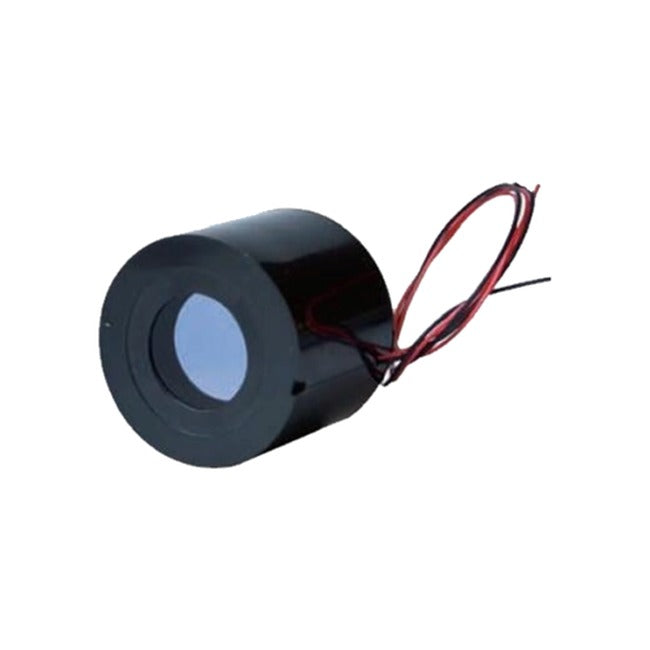

AGM MX-10160 Gen 2+ APW Level 2 to lampa wzmacniacza obrazu drugiej generacji plus w kompaktowym formacie 37 mm, z automatyczną regulacją wzmocnienia i luminoforem P45 (biały obraz). Według producenta pasuje do noktowizorów AGM PVS-14, PVS-14L, PVS-14E, PVS14-51, NVG-40, NVG-50 i UNVG (wszystkie wersje). Lampa z serii Advanced Performance ma minimalny współczynnik FOM 1800 i rozdzielczość 64–68 lp/mm, co przekłada się na wyraźny obraz przy słabym oświetleniu otoczenia. Produkt jest przeznaczony dla serwisów i firm składających lub serwisujących noktowizory.
PVS-14 / NVG / UNVG
Pasuje do (wg AGM)
1800 (typ. 1876)
FOM minimalny
64–68 lp/mm
Rozdzielczość typowa
Automatyczna
Regulacja wzmocnienia
Najważniejsze cechy
- Lampa Gen 2+ w wersji APW Level 2 (Advanced Performance), kompaktowy format 37 mm, numer części 22312412.
- Fotokatoda multialkaliczna S-25 o wysokiej czułości – minimum 850 µA/lm, typowo 950 µA/lm.
- Luminofor P45 – biała barwa obrazu, ekran na odwracającym oknie światłowodowym (inwerter 180°).
- Stosunek sygnału do szumu min. 26 (typowo 28) i rozdzielczość min. 64 lp/mm (typowo 64–68 lp/mm).
- Automatyczna regulacja wzmocnienia, zasilanie z funkcją autogating.
- Wzmocnienie 25 000–35 000, jasność wyjściowa 4–8 cd/m².
- Żywotność minimum 10 000 godzin, według producenta mała aureola (halo) wokół źródeł światła.
- Styki w postaci przewodów lub płytek stykowych, masa 85 g.
Kompatybilność
Producent wskazuje zastosowanie lampy w urządzeniach AGM PVS-14, PVS-14L, PVS-14E, PVS14-51, NVG-40, NVG-50 i UNVG (wszystkie wersje). Lampa nadaje się do wymiany zużytej lub uszkodzonej lampy w tych urządzeniach. Przy wyborze sprawdź typ styków w posiadanym urządzeniu – producent podaje wykonanie z przewodami lub z płytkami stykowymi. Oznaczenie Level 2 dotyczy kosmetyki ekranu: według tabeli producenta ta wersja dopuszcza ciemne punkty o średnicy 230–300 µm (po jednym w każdej strefie) oraz jeden punkt powyżej 300 µm, których standardowa wersja APW nie dopuszcza. Parametry elektrooptyczne obu wersji są w specyfikacji takie same.
Specyfikacja techniczna
| Producent | AGM Global Vision |
|---|---|
| Model | MX 10160 Type Gen 2+ APW Level 2 (Advanced Performance) |
| Numer części | 22312412 |
| Typ | Gen 2+, inwerter 180°, format 37 mm |
| Fotokatoda | multialkaliczna (S-25) |
| Luminofor | P45 (biały) |
| Okno wejściowe / wyjściowe | szkło 5,6 mm / światłowodowe (FOE) odwracające, wklęsłe |
| Rozdzielczość | min. 64 lp/mm, typowo 64–68 lp/mm |
| Czułość fotokatody | min. 850 µA/lm, typowo 950 µA/lm |
| Stosunek sygnał/szum | min. 26, typowo 28 |
| FOM | min. 1800, typowo 1876 |
| EBI | 0,10–0,18 µlx |
| Jasność wyjściowa | 4–8 cd/m² |
| Wzmocnienie | 25 000–35 000 |
| Regulacja wzmocnienia | automatyczna |
| Zasilanie | autogating |
| Napięcie wejściowe | 2–3,4 V |
| Prąd wejściowy | maks. 25 mA |
| Żywotność | min. 10 000 h |
| Styki | przewody (flying leads) lub płytki stykowe |
| Średnica fotokatody | min. 17,5 mm |
| Masa | 85 g |
| Wymiary | Ø 36,75 (−0,05) × 30,4 (±0,7) mm |
Najczęściej zadawane pytania
Do jakich noktowizorów pasuje ta lampa?
Producent podaje zgodność z AGM PVS-14, PVS-14L, PVS-14E, PVS14-51, NVG-40, NVG-50 i UNVG (wszystkie wersje).
Czym różni się seria 11769 od 10160?
Według opisu producenta lampy 11769 mają ręczną, płynną regulację wzmocnienia, a lampy 10160 – automatyczną. Obie serie AP/APW mają w specyfikacji ten sam format 37 mm, FOM min. 1800 i rozdzielczość 64–68 lp/mm.
Czy lampę zamontuję samodzielnie?
Montaż lampy wzmacniacza obrazu wymaga doświadczenia, odpowiednich warunków i wiedzy o budowie noktowizora. Zalecamy kontakt z nami przed zakupem w sprawie doboru lampy do posiadanego urządzenia.
