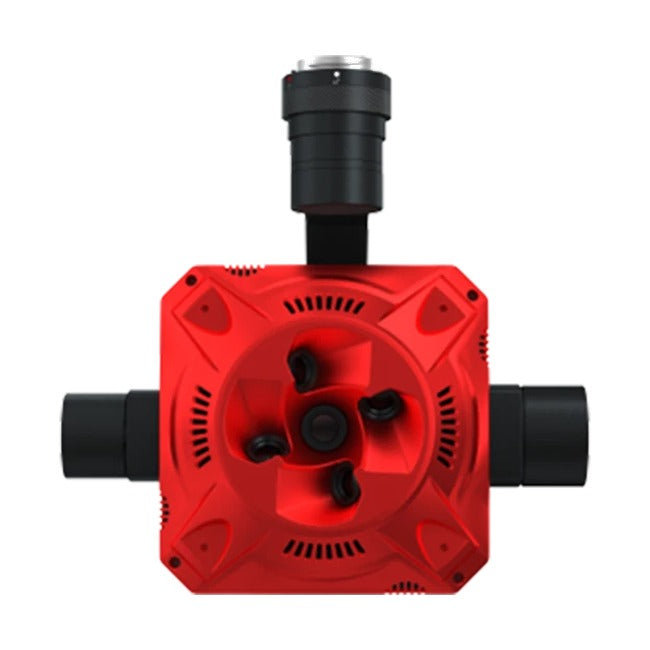

SHARE PSDK 102S V3 to pięcioobiektywowa kamera skośna do fotogrametrii z drona, zamontowana na trzyosiowym gimbalu stabilizującym. Pięć matryc APS-C o rozdzielczości ponad 25 MP każda rejestruje jednocześnie widok pionowy i cztery widoki ukośne, z których powstają modele 3D miast, budynków i terenu. Kamera ma migawkę globalną, wymienny moduł pamięci 1280 GB i synchronizację czasu TimeSync 2.0, która od razu zapisuje dane pozycji w zdjęciach. Producent wskazuje DJI Matrice 350 RTK jako drona nośnego, a szybkozłączka gimbala pozwala zamontować kamerę także na innych wielowirnikowcach i samolotach bezzałogowych.
> 125 MP
Łącznie z 5 obiektywów
3 osie
Gimbal stabilizujący
1280 GB
Wymienny moduł pamięci
1041 g
Masa z gimbalem
Najważniejsze cechy
- Pięć matryc APS-C (23,5 × 15,6 mm, piksel 3,76 µm), każda powyżej 25 MP – łącznie ponad 125 MP
- Obiektywy stałoogniskowe S-ML: 25 mm w widoku pionowym i 35 mm w widokach ukośnych
- Trzyosiowy gimbal: pochylenie od −120° do +45°, przechył ±45°, obrót ±160°
- Migawka globalna S-GS bez efektu „galarety”, trwałość co najmniej 500 000 cykli
- Synchronizacja TimeSync 2.0 z dokładnością do mikrosekund i natychmiastowy zapis POS w zdjęciach
- Wymienny moduł pamięci 1280 GB, wymiana także przy włączonym zasilaniu, kopiowanie danych do 600 MB/s
- Kolorowy ekran OLED z podglądem stanu kamery, RTK, pamięci i licznika migawki
- Zasilanie z drona 12–50 V, szybkozłączka gimbala – praca na wielowirnikowcach i samolotach
Pięć widoków w jednym nalocie
System obrazowania S-OPG łączy w jednym korpusie rejestrację zdjęć, ustawienia parametrów, obliczanie pozycji, podgląd obrazu na żywo oraz komunikację Bluetooth i sieciową. Pięć matryc pracuje jednocześnie, więc jeden przelot dostarcza zdjęć pionowych i ukośnych potrzebnych do modelu 3D.
Obiektywy S-ML mają stałą ogniskową i przednią soczewkę z powłoką fluorową, która odpycha wodę i tłuszcz. Po korekcji optycznej są dopasowane do matryc, dzięki czemu obraz jest wolny od zniekształceń.
Migawka globalna S-GS
Własna migawka globalna producenta zapewnia stabilny obraz przy dużej prędkości lotu, bez zniekształceń typowych dla migawki elektronicznej. Dwuwarstwowe listki o niskim współczynniku tarcia i odporności na wysoką temperaturę zaprojektowano do bardzo częstego wyzwalania.
- Trwałość co najmniej 500 000 cykli – według producenta trzykrotnie więcej niż wcześniej
- Czasy naświetlania 1/500, 1/640, 1/800, 1/1000 i 1/1250 s
Duża pamięć i wygodne zarządzanie danymi
Standardowy moduł pamięci 1280 GB przyjmuje 30 000 wyzwoleń kamery i mieści ponad 150 000 zdjęć w pełnej rozdzielczości, więc przy dużych obszarach nie trzeba go co chwilę opróżniać. Moduł można wymienić przy włączonym zasilaniu, a dane z każdego lotu zapisują się osobno.
Czytnik danych kopiuje zdjęcia z prędkością do 600 MB/s, a oprogramowanie SHARE Data Manager ułatwia ich porządkowanie i przesyłanie.
TimeSync 2.0 i zapis POS w zdjęciach
Algorytm TimeSync 2.0 synchronizuje kamerę z dronem z dokładnością do mikrosekund. Kamera niezależnie zapisuje centymetrową pozycję dla każdego z pięciu widoków i od razu umieszcza dane POS w zdjęciach, bez dodatkowej integracji oprogramowania. To skraca obróbkę i ułatwia pracę z ograniczoną liczbą fotopunktów.
Lot z podążaniem za terenem
Gimbal dopasowuje położenie kamery do ukształtowania terenu, aby widok pionowy był zawsze skierowany prostopadle do podłoża.
Fotogrametria z bliska
Minimalna odległość ostrzenia obiektywu pionowego to 10 m – w tym zakresie możliwe jest zbieranie danych 3D z rozdzielczością 2 mm.
Elewacje i skarpy
Gimbal pochyla kamerę w zakresie 180°, co pozwala fotografować fasady budynków i strome zbocza.
Tryb ortofotomapy
Po włączeniu samego obiektywu pionowego kamera wykonuje szybkie naloty do ortofotomapy przy stabilizacji gimbala.
Lot nad trudnym terenem
Trzyosiowy gimbal stabilnie prowadzi kamerę podczas lotu z podążaniem za terenem i dopasowuje jej położenie do ukształtowania podłoża. Widok pionowy pozostaje skierowany prostopadle do ziemi, co pozwala w pełni wykorzystać możliwości drona i kamery także w górach i na zboczach.
Ekran OLED i kontrola pracy kamery
Kolorowy ekran OLED na korpusie pokazuje na bieżąco stan i ustawienia kamery: typ sygnału wyzwalania, liczbę zdjęć, temperaturę korpusu, wilgotność otoczenia, stan RTK, połączenie Bluetooth, zajętość pamięci i licznik migawki. Dzięki temu przygotowanie do lotu jest szybsze, a ewentualny problem widać jeszcze na ziemi.
Na wiele platform
Kamera przyjmuje zasilanie 12–50 V z platformy nośnej i rozpoznaje system sterowania lotem drona. Producent wskazuje DJI Matrice 350 RTK oraz wielowirnikowce i samoloty bezzałogowe innych producentów. Dzięki szybkozłączce gimbala kamerę można też zamontować bezpośrednio na samolocie pionowego startu z gimbalem, korzystając z zestawu interfejsów producenta.
Zastosowania
Modele 3D miast i osiedli
Zdjęcia ukośne z pięciu kierunków do realistycznych modeli 3D zabudowy.
Geodezja i kartografia
Ortofotomapy i dane do map z zapisem POS bezpośrednio w zdjęciach.
Elewacje i skarpy
Dokładne modele fasad budynków i stromych zboczy z bliskiej odległości.
Teren górzysty
Loty z podążaniem za terenem przy stałym, pionowym ustawieniu kamery.
Specyfikacja techniczna
| Ogólne | |
|---|---|
| Model | SHARE PSDK 102S V3 |
| Wymiary | Bez gimbala 120 × 120 × 82,7 mm; z gimbalem 193 × 172,4 × 180,6 mm |
| Masa | Bez gimbala 580 g; z gimbalem 1041 g |
| Obsługiwane drony | DJI Matrice 350 RTK, wielowirnikowce i samoloty bezzałogowe innych producentów |
| Zasilanie | 12–50 V z platformy nośnej |
| Temperatura pracy | Od −20 do 65 °C |
| Temperatura przechowywania | Od −10 do 50 °C |
| Matryce i optyka | |
| Liczba obiektywów | 5 (1 pionowy, 4 ukośne) |
| Rozdzielczość | Ponad 25 MP na obiektyw, łącznie ponad 125 MP |
| Matryca | APS-C, 23,5 × 15,6 mm, piksel 3,76 µm |
| Ogniskowe | Widok pionowy 25 mm, widoki ukośne 35 mm (stałoogniskowe) |
| Minimalna odległość ostrzenia | 10 m (obiektyw pionowy) |
| Migawka | Globalna S-GS, trwałość ≥ 500 000 cykli |
| Czasy naświetlania | 1/500, 1/640, 1/800, 1/1000, 1/1250 s |
| Gimbal | |
| Typ | 3-osiowy, stabilizowany, szybkozłączka |
| Zakres ruchu | Pochylenie od −120° do +45°; przechył ±45°; obrót ±160° |
| Dane i pozycjonowanie | |
| Pamięć | Wymienny moduł 1280 GB (wymiana przy włączonym zasilaniu) |
| Pojemność | 30 000 wyzwoleń na jeden moduł, ponad 150 000 zdjęć w pełnej rozdzielczości |
| Kopiowanie danych | Do 600 MB/s (moduł odczytu danych) |
| Synchronizacja | TimeSync 2.0 (mikrosekundowa), zapis POS bezpośrednio w zdjęciach |
| Wyświetlacz | Kolorowy ekran OLED na korpusie |
| Komunikacja | Podgląd obrazu na żywo, Bluetooth, komunikacja sieciowa |
| Oprogramowanie | SHARE Data Manager |
Zawartość zestawu
Producent nie publikuje listy zawartości opakowania. Dokładny skład zestawu (m.in. moduł pamięci i czytnik danych) potwierdzimy przy zamówieniu.
Najczęściej zadawane pytania
Z jakim dronem DJI współpracuje 102S V3?
Producent wskazuje DJI Matrice 350 RTK. Kamera może też pracować na wielowirnikowcach i samolotach bezzałogowych innych producentów zasilanych napięciem 12–50 V. Zgodności z DJI Matrice 400 producent nie podaje – zapytaj nas przed zakupem.
Czy kamera nadaje się do samej ortofotomapy?
Tak. Po włączeniu wyłącznie obiektywu pionowego kamera wykonuje naloty do ortofotomapy, a gimbal utrzymuje pionowe ustawienie obiektywu.
Ile zdjęć mieści moduł pamięci?
Standardowy moduł 1280 GB przyjmuje 30 000 wyzwoleń kamery, czyli ponad 150 000 zdjęć w pełnej rozdzielczości z pięciu obiektywów.
