- 24 V → 13,6 VConversione di tensione
- 6 A / 10 ACorrente continuativa / di picco
- Sì, > 400 VIsolamento galvanico
- IP53, E-markProtezione e omologazione

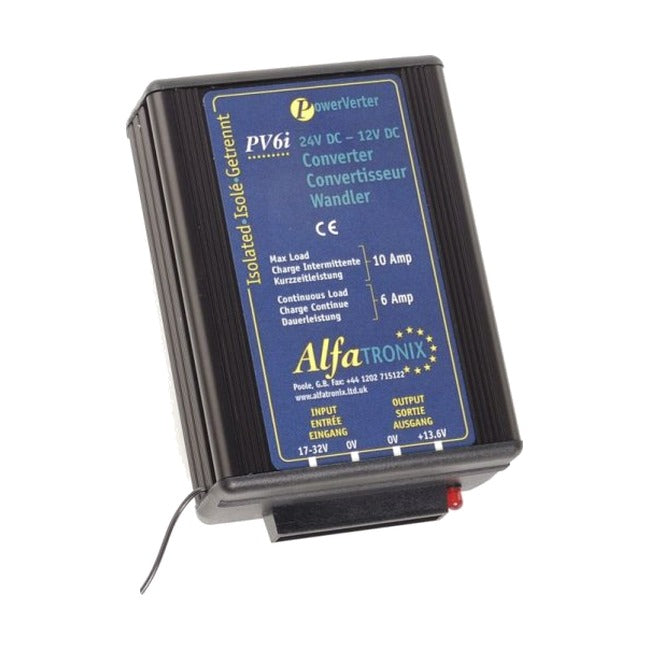

Alfatronix PV 6I è un convertitore DC-DC progettato per alimentare apparati di comunicazione a 12 V su veicoli con impianto a 24 V. Riduce la tensione a 13,6 V DC con una corrente continuativa di 6 A (10 A di picco), ha l'omologazione E-mark per l'installazione sui veicoli e un contenitore in alluminio stagno IP53 senza ventola. Il completo isolamento galvanico tra ingresso e uscita elimina loop di massa e disturbi: è la scelta migliore per ricetrasmittenti e apparati di comunicazione sui veicoli dei servizi di emergenza.
24 V → 13,6 V
Conversione di tensione
6 A / 10 A
Corrente continuativa / di picco
Sì, > 400 V
Isolamento galvanico
IP53, E-mark
Protezione e omologazione
Versione I o S? La versione I ha l'isolamento galvanico: è consigliata per le ricetrasmittenti perché elimina i disturbi e i loop di massa dell'impianto del veicolo. La più economica versione S (PV 6S) ha massa comune ed è sufficiente per utenze più semplici. Scelta della potenza: ricetrasmittente da 25 W – PV 12, High Power (45–50 W) – PV 18 o PV 24.
Caratteristiche principali
- Alimentazione di dispositivi a 12 V dall'impianto a 24 V del veicolo
- Corrente continuativa 6 A, di picco 10 A (fino a 2 min)
- Isolamento galvanico > 400 V RMS – nessun loop di massa né disturbi
- Omologazione E-mark per l'installazione sui veicoli
- Contenitore in alluminio stagno IP53, raffreddamento passivo senza ventola
- Basso rumore in uscita (CISPR 25) – nessun disturbo nella ricezione radio
- Protezioni: sovracorrente, sovratemperatura, sovratensioni, fusibili interni
- Montaggio con clip Click 'n' Fit, LED verde di stato
Specifiche tecniche
| Modello | Alfatronix PV 6I (codice 62105) |
|---|---|
| Tensione di ingresso | 17–32 V DC (24 V nom.) |
| Tensione di uscita | 13,6 V DC (+15% / -20% in condizioni estreme) |
| Rumore in uscita | < 50 mV p-p (CISPR 25) |
| Grado di protezione | IP53 (versioni IP65 con suffisso -RU) |
| Protezioni | sovracorrente, sovratemperatura, sovratensioni (transitori), fusibili interni su ingresso e uscita |
| Raffreddamento | passivo (contenitore in alluminio senza aperture di ventilazione) |
| Temperatura di esercizio | -25…+30 °C a piena potenza, riduzione lineare fino a 0 A a +80 °C |
| Connettori | 4 × faston da 6,3 mm |
| Montaggio | clip Click 'n' Fit (opzionale guida DIN) |
| Segnalazione | LED verde in uscita |
| Corrente continuativa | 6 A |
| Corrente di picco | 10 A (funzionamento intermittente: max. 2 min, poi 8 min di pausa) |
| Rendimento | tip. 85% |
| Isolamento galvanico | sì, > 400 V RMS tra ingresso, uscita e contenitore |
| Dimensioni | 127 × 87 × 50 mm |
| Peso | 505 g |
Contenuto della confezione
- Convertitore Alfatronix PV 6I
- Manuale d'uso
