Produktbeschreibung

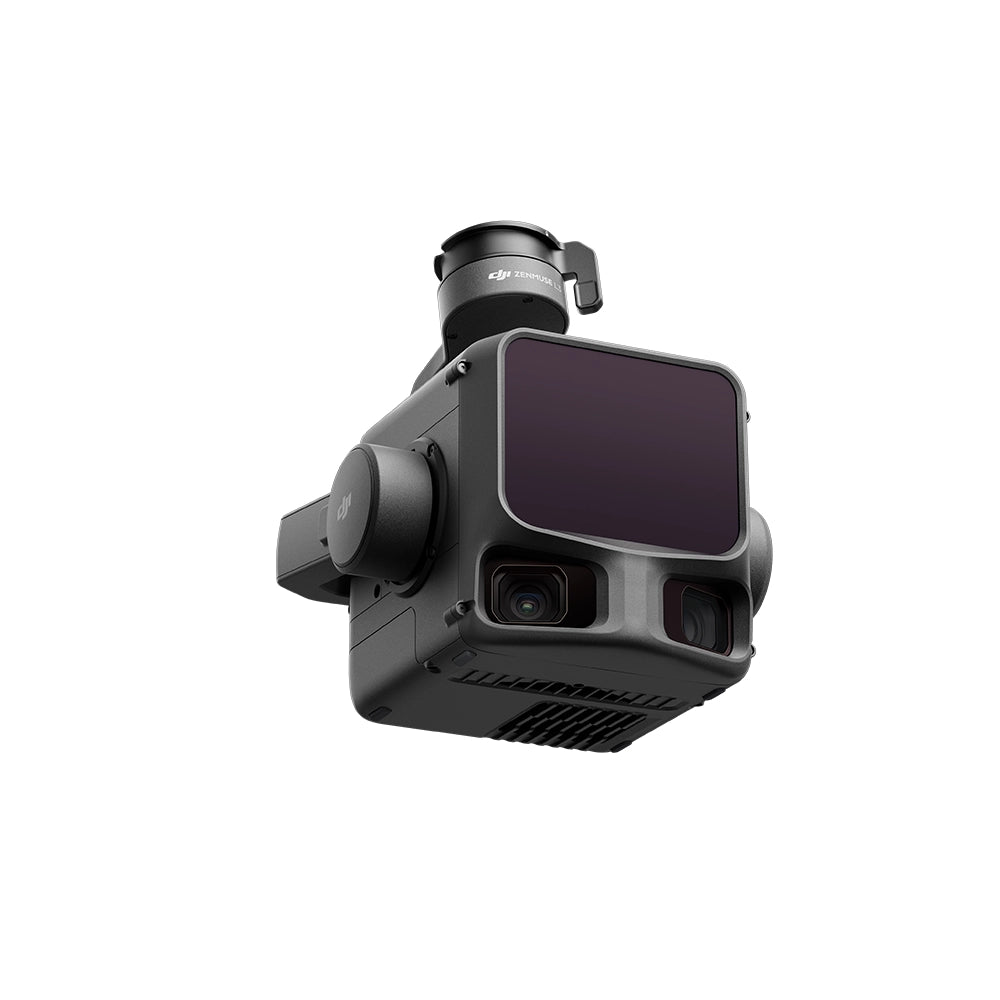

Der DJD Zenmuse L3 ist ein fortschrittlicher LiDAR-Sensor der nächsten Generation, der integriert ist mit Dual-RGB-Kamera, entwickelt für präzise Kartierung und Inspektion Infrastruktur und die Erstellung hochwertiger 3D-Modelle. Das Gerät kombiniert sehr hohe Messgenauigkeit, großer Erfassungsbereich und hohe Dichte Punktwolken liefern auch unter schwierigen Bedingungen zuverlässige Daten. Beleuchtung und Gelände.
Hauptmerkmale
| LiDAR-System + doppeltes RGB | Gleichzeitige Aufzeichnung von räumlichen und Bilddaten |
|---|---|
| Maximaler Erfassungsbereich | Bis zu 2000 m (80 % Reflexionsgrad, 100 kHz) |
| Systemgenauigkeit | Bis zu 3 cm (V) / 4 cm (H) @120 m |
| Fotoauflösung | Bis zu 100 MP |
| Laserklasse | Klasse 1 (augensicher) |
| Schutzgrad | IP54 |
| Sensorgewicht | 1,6 kg (ohne Gimbal-Anschluss) |
Inhalt des Sets
| LiDAR-Sensor | 1× DJI Zenmuse L3 |
|---|---|
| Gimbal-Anschluss | 1× Zenmuse L3 Einzel-Gimbal-Anschluss |
| Transportbox | 1× Aufbewahrungsbox |
| Schwingungsdämpfer | 4× Kardandämpfer |
| Speicherkarte | 2× CFexpress Typ B |
| Kartenleser | 1× CFexpress Typ B Kartenleser |
| Koffereinsatz | 1× DJI Matrice 400 Tragetascheneinsatz (Zenmuse L3) |
| Schrauben und Werkzeuge | Montagesatz |
Technische Spezifikationen
Allgemein
| Produktname | Zenmuse L3 |
|---|---|
| Waage | 1,60 kg (ohne Stecker); Stecker: 145 g |
| Abmessungen | 192 × 162 × 202 mm |
| Stromverbrauch | 64 W (typisch) • 100 W (maximal) |
| Betriebstemperatur | -20° bis 50°C |
| Lagertemperatur | -40° bis 70°C |
| Schutzgrad | IP54 |
Systemgenauigkeit
| RMSE @120 m | 3 cm (V), 4 cm (H) |
|---|---|
| RMSE @300 m | 5 cm (V), 7,5 cm (H) |
| Punktwolkendicke | 1,2 cm @120 m • 2 cm @300 m |
| Mittleres GSD RGB | 3 cm @300 m |
LiDAR
| Wellenlänge | 1535 nm |
|---|---|
| Erfassungsbereich | 700 m @10% (350 kHz) • 950 m @10% (100 kHz) • 2000 m @80% (100 kHz) |
| Pulsfrequenz | 100–2000 kHz |
| Anzahl der Sprünge | Bis zu 16 |
| Sicherheitsklasse | Klasse 1 |
RGB-Kamera
| Sensor | CMOS 4/3 |
|---|---|
| Fotoauflösung | 100 MP / 25 MP |
| Video | 4K@30fps • FHD@30fps |
| Videoformat | MP4 (H.265) |
Gimbal
| Achsen | 3 (Neigung, Rollen, Gieren) |
|---|---|
| Winkelgenauigkeit | ±0,01° |
Positionierungssystem (POS)
| GNSS | 5 Hz |
|---|---|
| POS | 200 Hz |
| RTK-Genauigkeit | 1 cm +1 ppm (H) • 1,5 cm +1 ppm (V) |
Kompatibilität
| Drohnen | DJI Matrice 400 (Zenmuse L3-Anschluss erforderlich) |
|---|---|
| Software | DJI Pilot 2 • DJI Terra • DJI Modify • DJI FlightHub 2 |
